خط الإنتاج للخرسانة مسبقة الصب (PC) تتكون من ست أجزاء، تشمل نظام التحكم، نظام التوزيع، نظام المعالجة المسبقة للقوالب المؤقتة، نظام المعالجة، نظام دوران القوالب ونظام فك القوالب.

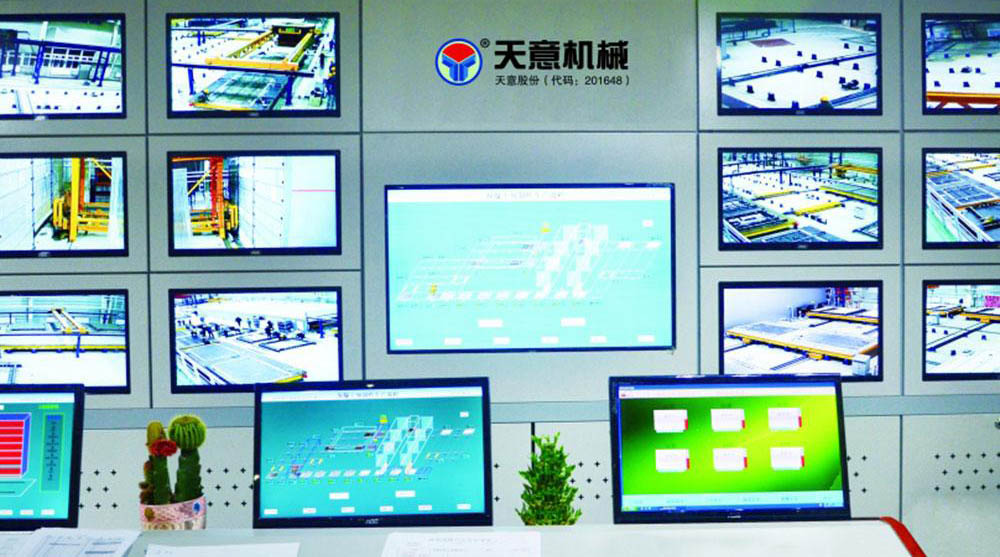

1. نظام التحكم المركزي
2. نظام التوزيع

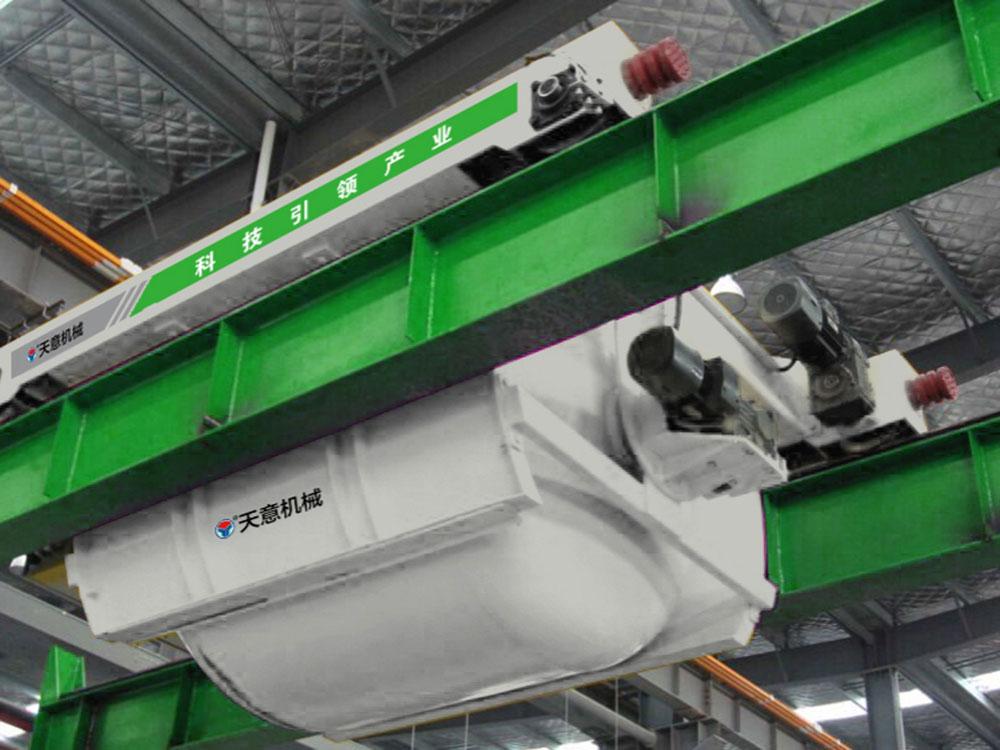

(1) قادوس (وعاء مخروطي) نقل الأسمنت
قادوس النقل هو وحدة لنقل الخرسانة مع سرعة تشغيل 40 متر في الدقيقة، سعة القادوس تتراوح من 1.5 إلى 3 متر مكعب، والقدرة 3 ك.وات والأبعاد الكلية 2860×2068×1460 مم.

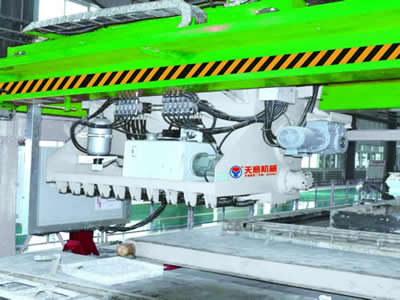

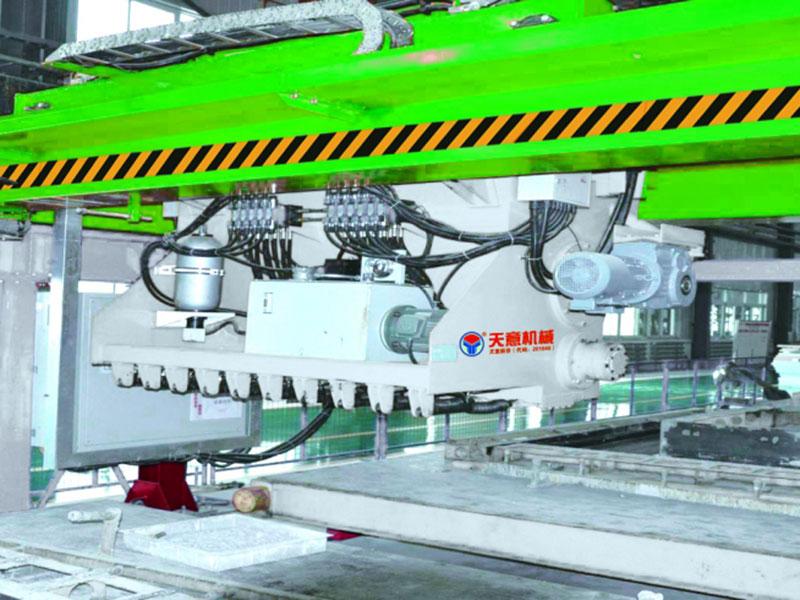

(2) ماكينة توزيع الخرسانة
ماكينة توزيع الخرسانة لديها طريقتين إختيارتين للتوزيع، تشمل التوزيع الأفقي والتوزيع العمودي. يتم التحكم فيها عن طريق صمام متعدد هيدروليكي لكي ينفذ البثق اللولبي للمواد واليضمن التوزيع الدقيق.
(3) منضدة (لوح) الإهتزاز
لوح الإهتزاز يعتمد مصدر الإهتزاز المرفق وتردد الإهتزاز الذي يمكن ضبطه. يمكن تضمين الأهتزاز الرأسي والأفقي.
3.نظام معالجة القالب

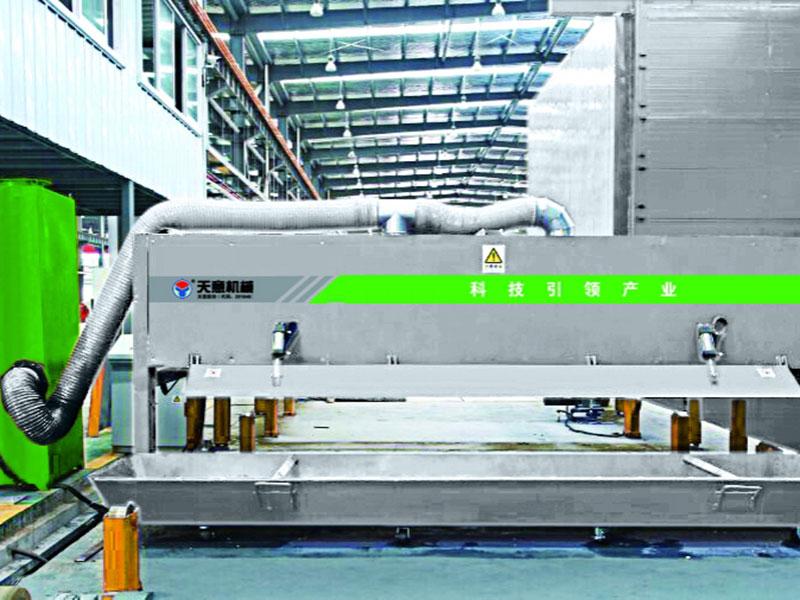

(1) ماكينة التنظيف
عندما إزالة المكونات، ماكينة التنظيف يتم استخدامها لتنظيف فضلات الخرسانة على القالب مع عرض تنظيف يصل إلى 4 متر. والقدرة الكهربائية لهذه الماكينة 7 كيلو وات والأبعاد الكلية 4900×1800×1560 مم.

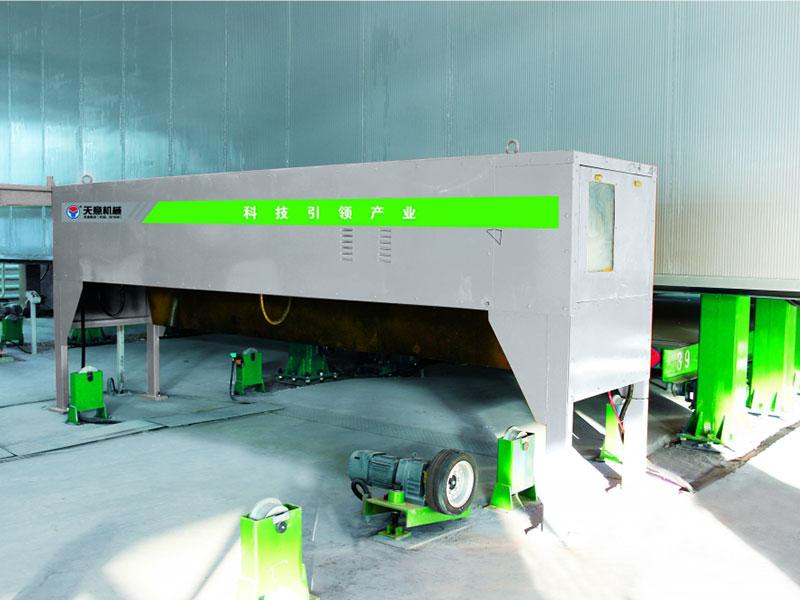

(2) ماكينة الرش
ماكينة الرش تعتمد نظام الرش الآلي للعوامل المساعدة في فك القالب حتى يكون توزيع الرش منتظم على سطح القالب. الأبعاد الكلية 4850×1800×1560 مم، ماكينة الرش لديها عرض للرش 4 متر ووالقدرة الكهربائية الكلية 5 كيلو وات.

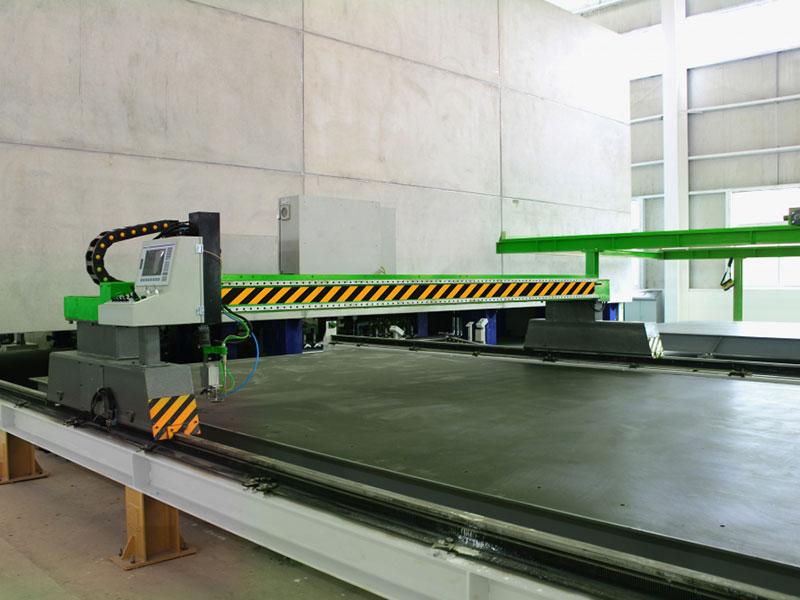

(3) ماكينة وضع العلامات (التوسيم) بالتحكم الرقمي
ماكينة التوسيم NC استخدمة لوضع العلامات على سطح القالب. دقة وضع العلامات تكون عالية جداً، وذلك وفقاً لإستخدام نظام تحكم المؤازرة.
(4) ماكينة تخشين السطح
ماكينة تخشين السطح استخدمت لزيادة خشونة سطح اللوح المركب.

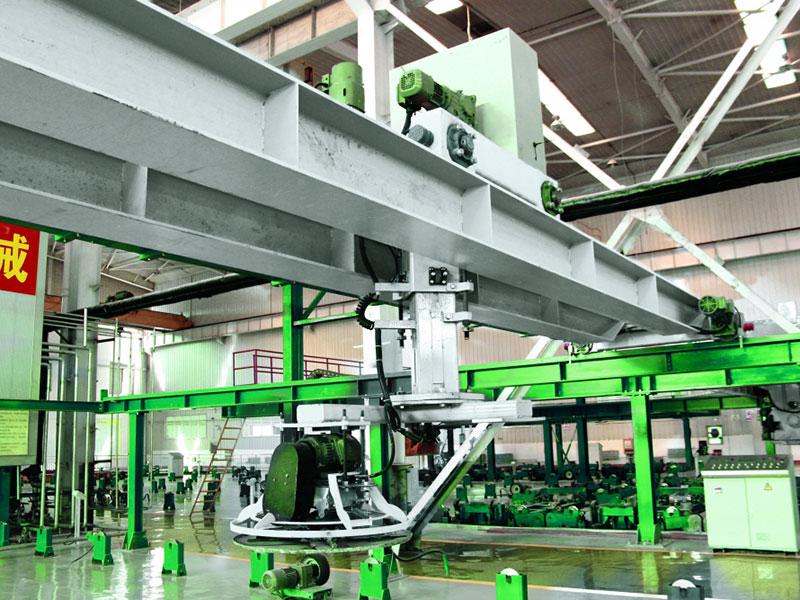

(5) ماكينة صقل الخرسانة (مسطرين)
آلة تسوية الخرسانة المروحية والتي تعرف بالهليكوبتر استخدمت لصقل مكونات السطح.

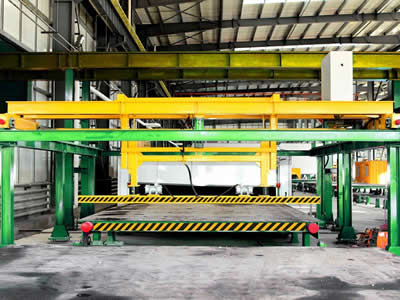

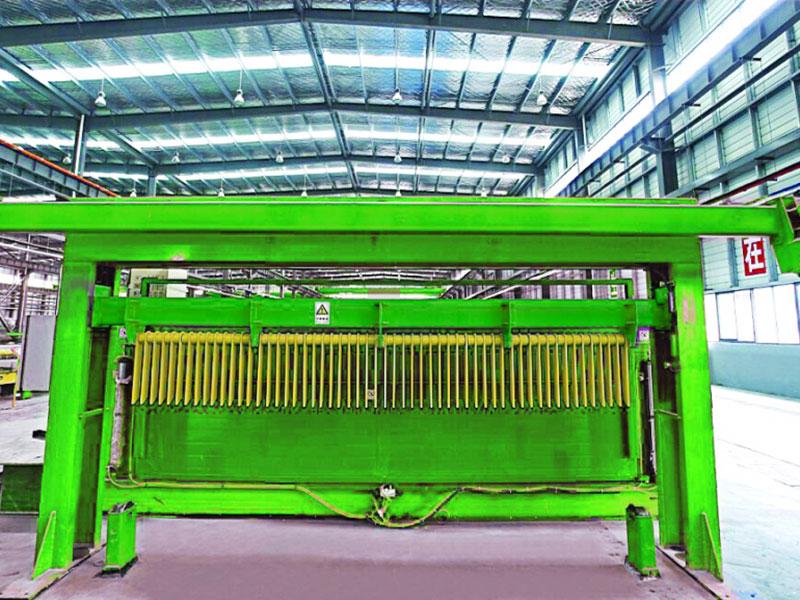

(6) ماكينة التسوية الإهتزازية
هذه الماكينة تعتمد طريقة التسوية الأمامية والخلفية، ويمكن رفعها وقفلها بشكل آلي. في نفس الوقت، الماكينة تعتمد طريقة خانق الإهتزاز ثنائي المرحلة، والذي يمكنها بفاعلية حل مشاكل الإهتزاز بين ذراع االإهتزاز وشبكة الإهتزاز وتحقيق عملية التسوية التي تغطي القالب بالكامل.
4. نظام المعالجة

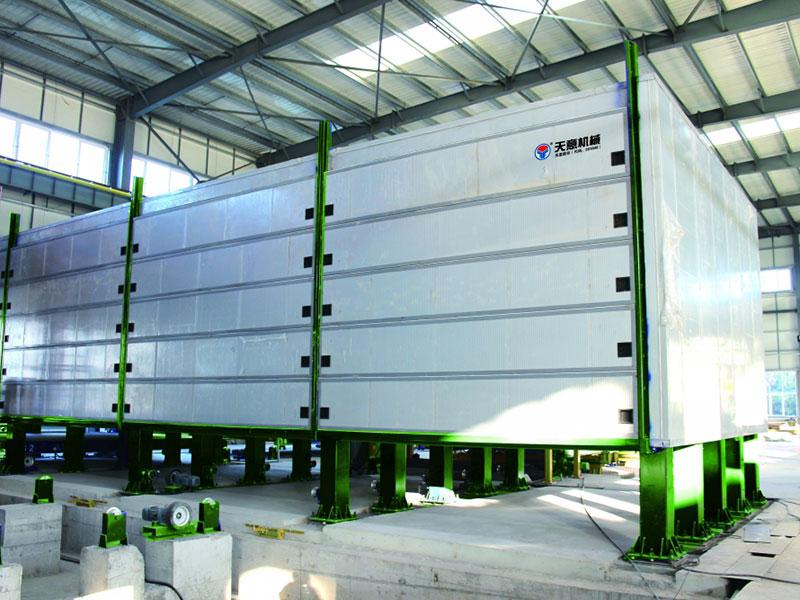

(1) حجرة المعالجة
هناك حجرتين للمعالجة مستقلتين وجُهزت بنظام التحكم في درجة الحرارة المستقل. كما تم إعتماد طريقة التسخين بالبخار للتقليل من زمن المعالجة.

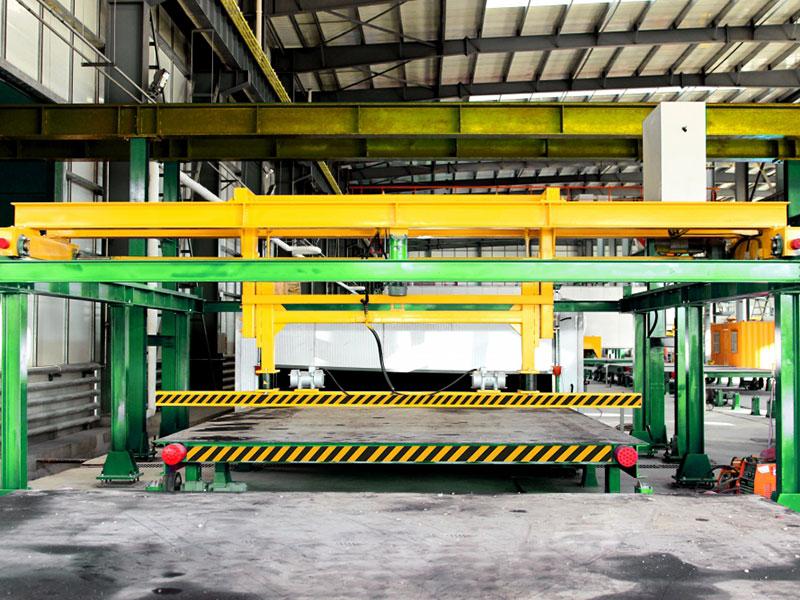

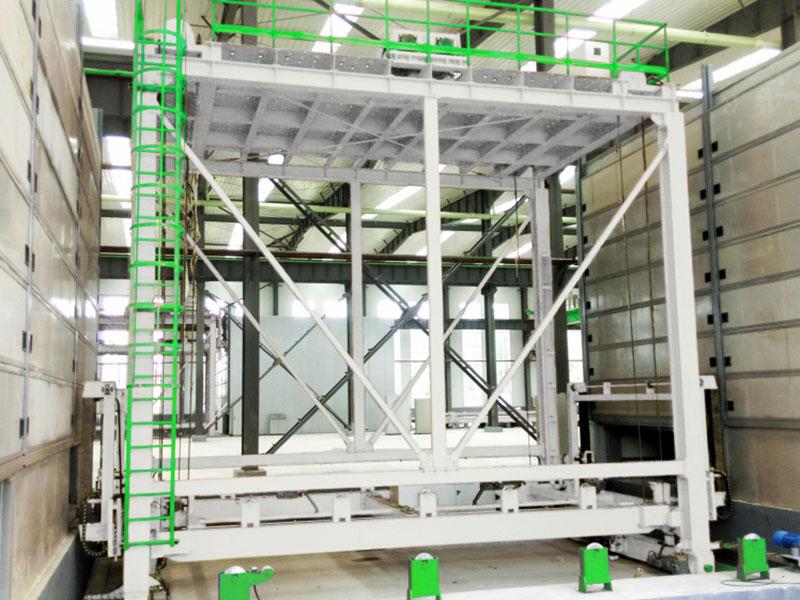

(2) آلة التصفيف
آلة التصفيف استخدمت لنقل المكونات داخل وخارج حجرة المعالجة. تعتمد هذه المعدة طريق التشغيل الخافض وهي ذات تركيبة مستقرة.
5.نظام تدوير القالب

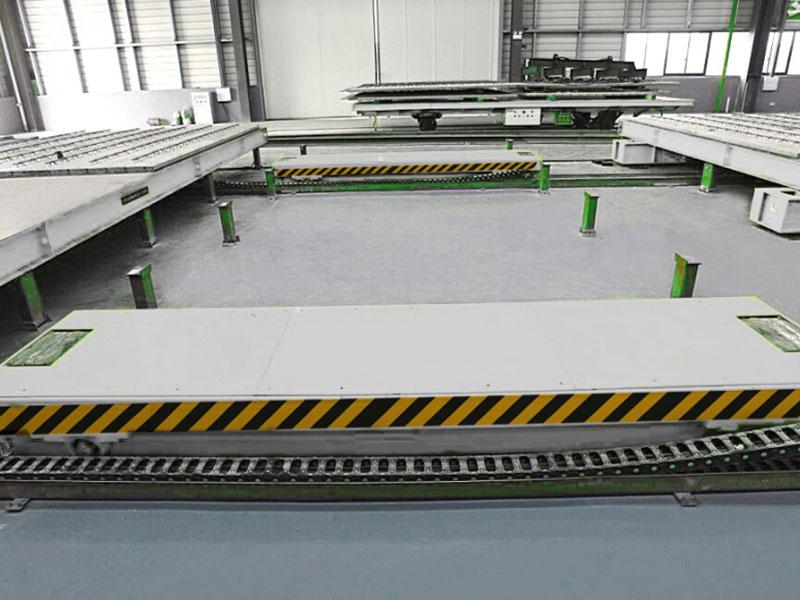

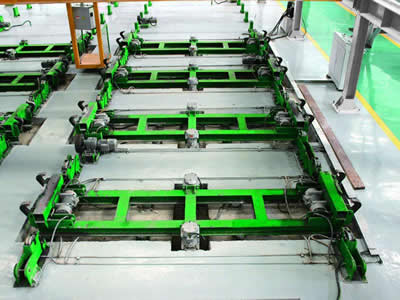

(1) حامل نقل القالب
استخدم للتشغيل الأفقي للقالب على خط الإنتاج.

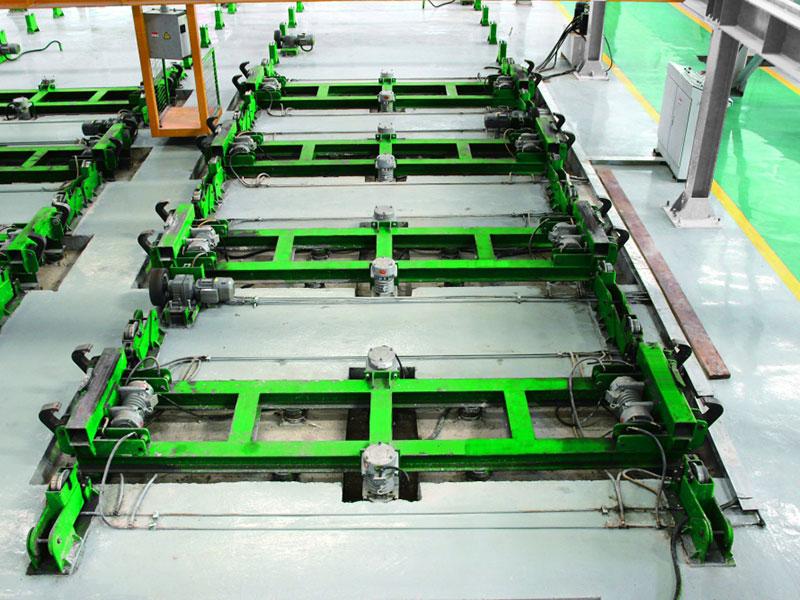

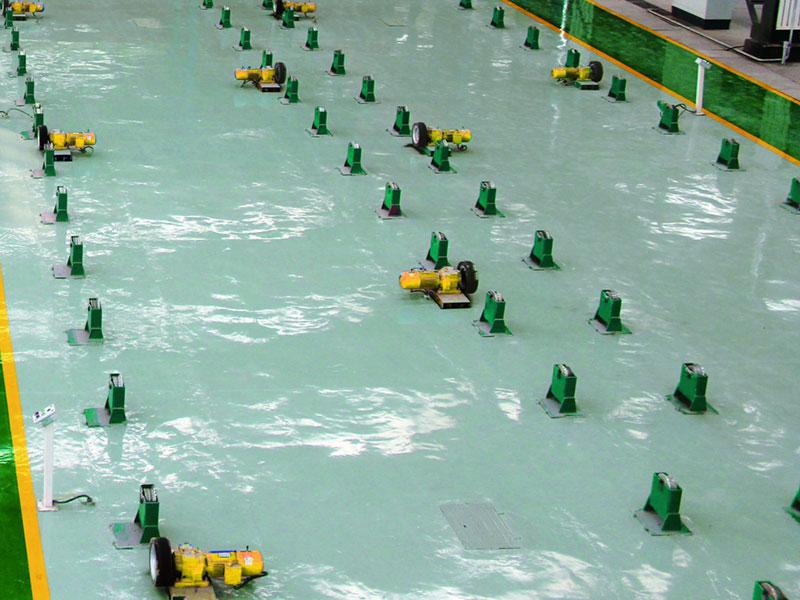

(2) البكرة المساندة
تثبت بشكل مستقل عى الأرض، البكرة المساندة لتحميل الحمولة وعجلات النقل للقالب.

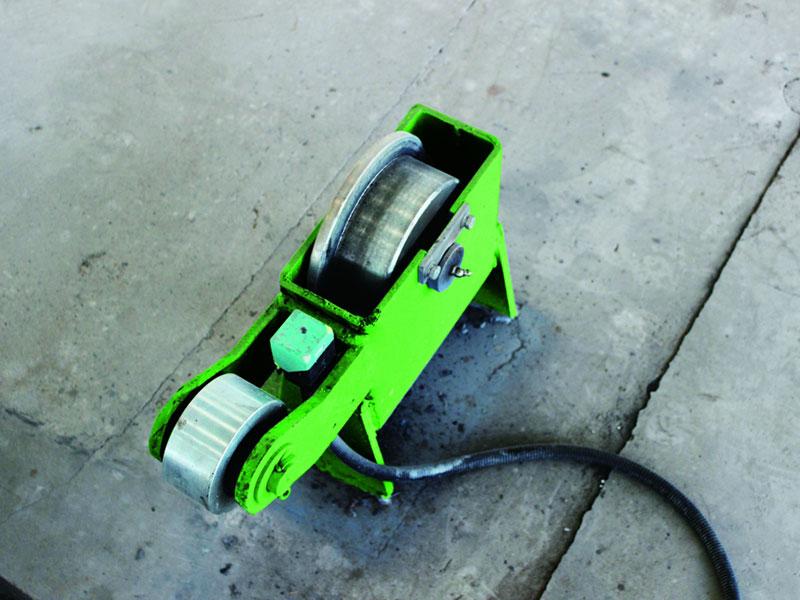

(3) جهاز تفادي التصادم المستحث
يتنتمي لوحدة الدعم والنقل للقالب واستخدم لتفادي التصادم.

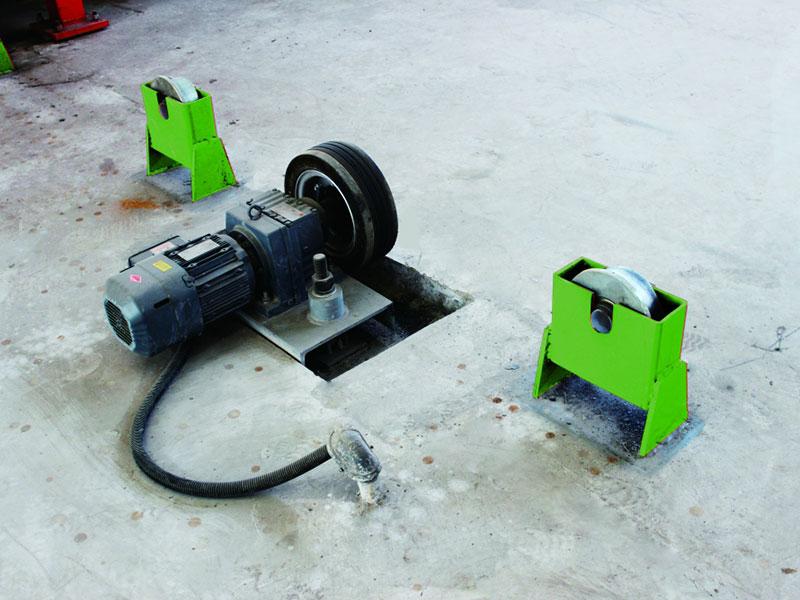

(4) عجلة التوجيه
عجلات القيادة مصنوعة من المطاط الخاص المقاوم للحرارة والاحتاك، ينتمي إلى وحدة النقل للقالب.
6.نظام إزالة النموذج (قالب)

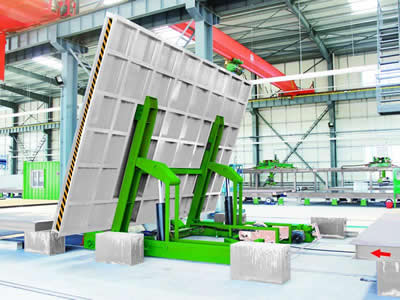

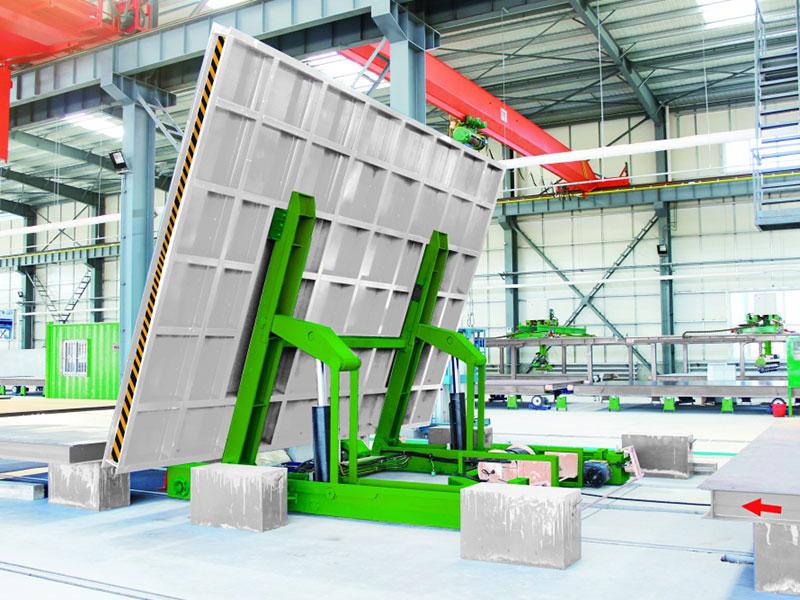

(1) ماكينة التقليب
تستخدم لتقليب ألواح الحوائط الداخلية والخارجية والمكونات التي تحتاج ‘لى الرفع الرأسي.
المكونات والقوالب

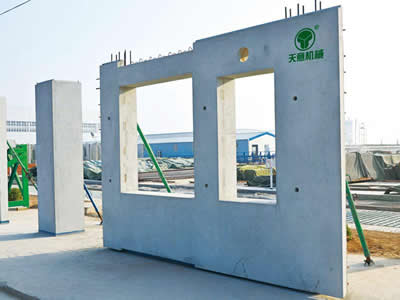

ألواح الحوائط الداخلية

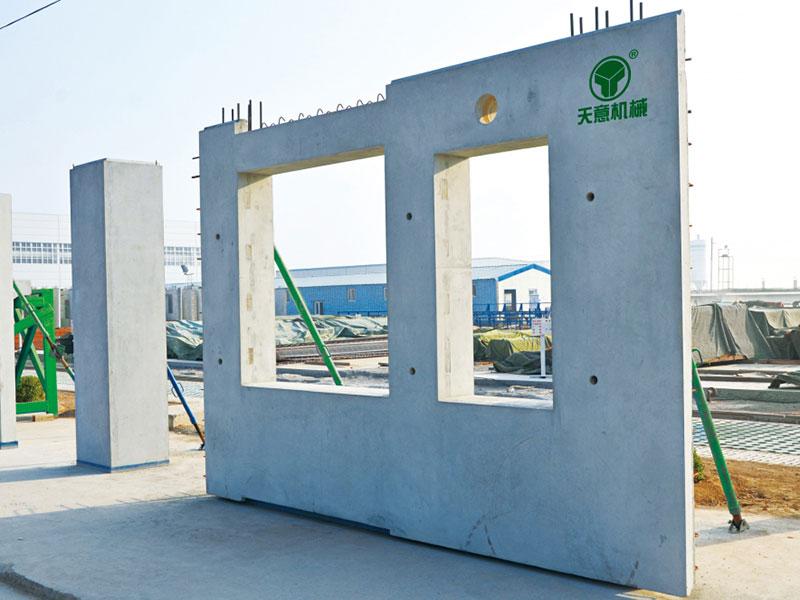

ألواح الحوائط الخارجية

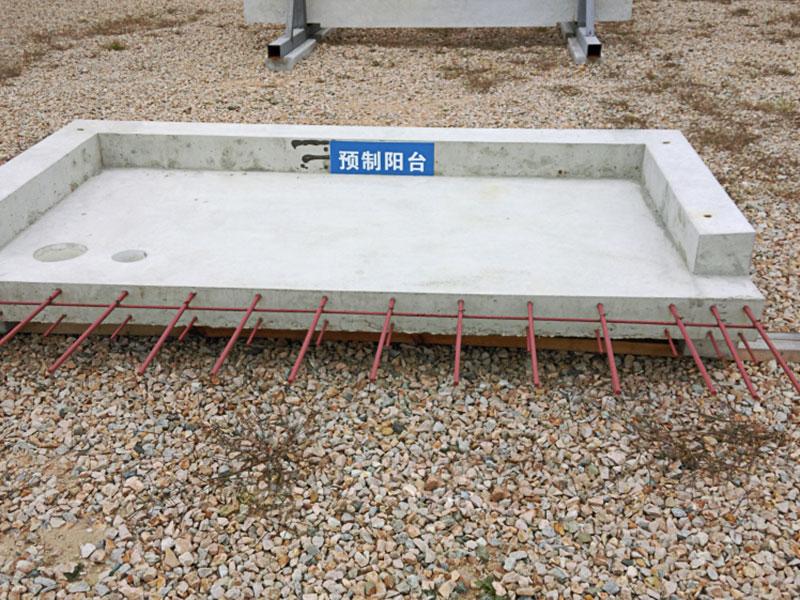

لوح الشرفة الجاهزة (مسبقة الصب)
السلالم الجاهزة (مسبقة الصب)
نفق الحدمات تحت الأرض

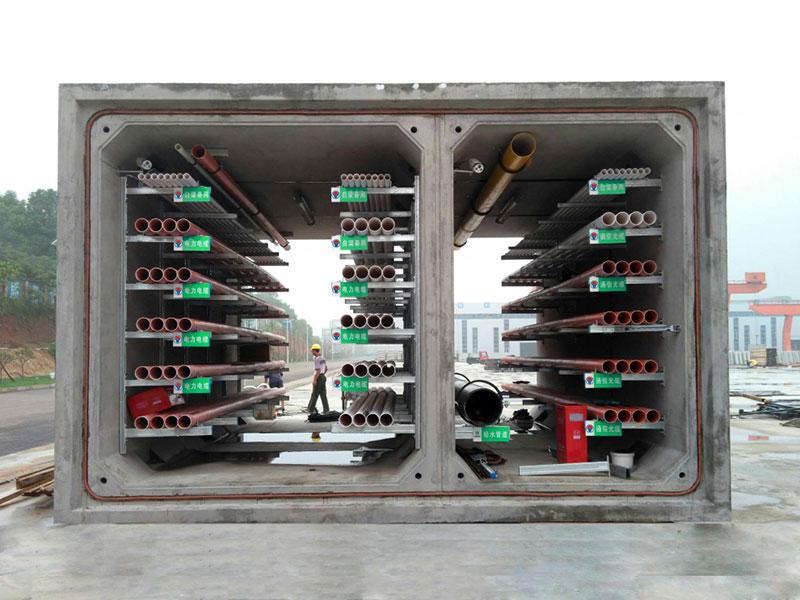

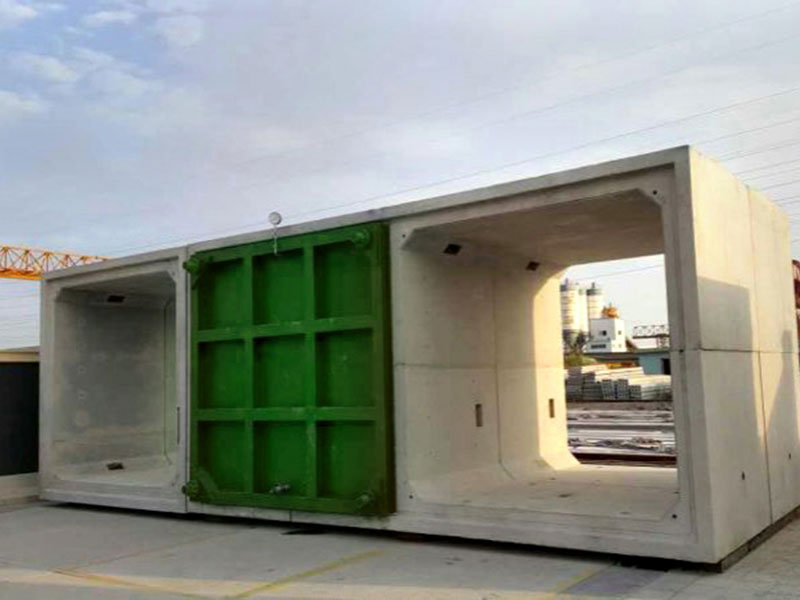

نفق الخدمات تحت الأرض بقناتين

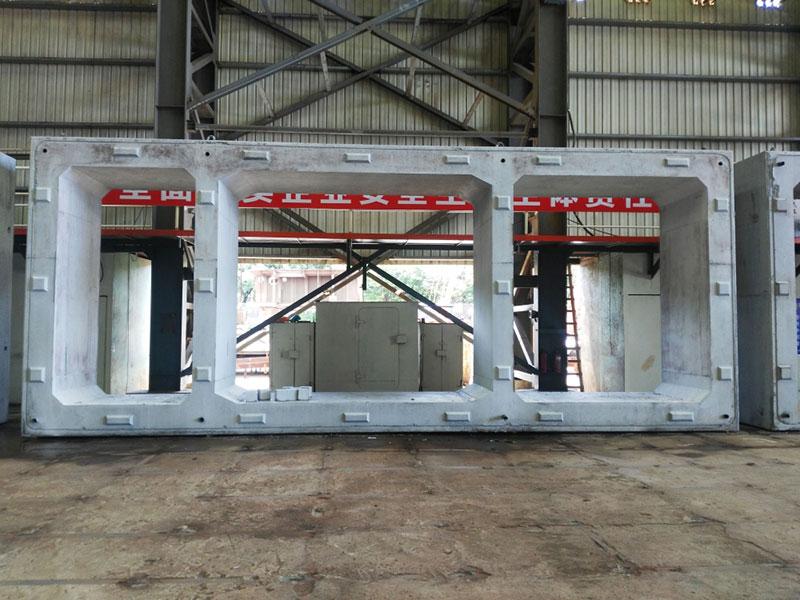

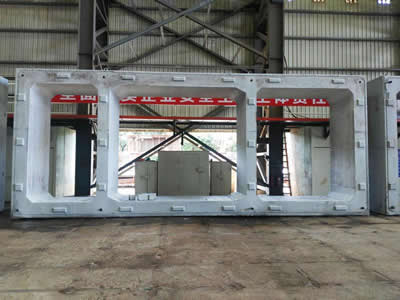

نفق الخدمات تحت الأرض ثلاثي القنوات

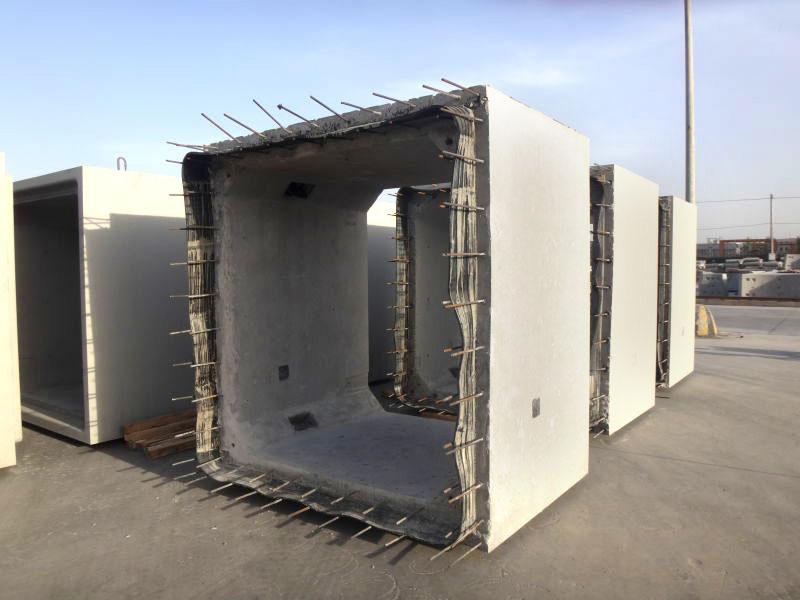

مكونات المجرى السفلي (بربخ) المربع أحادي القناة
6 مكونات المجرى (بربخ) علو وإنخفاض

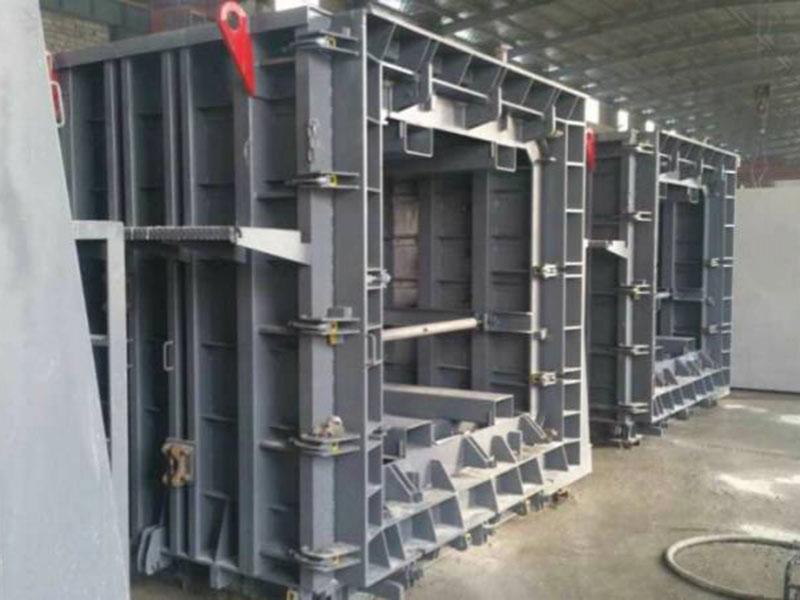

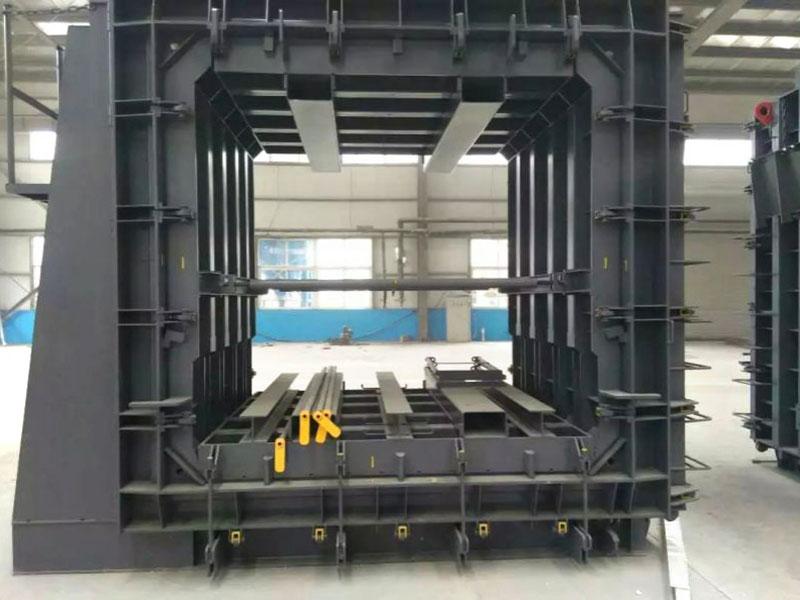

قوالب المجرى السفلي (بربخ) الرأسي المربع أحادي القناة
