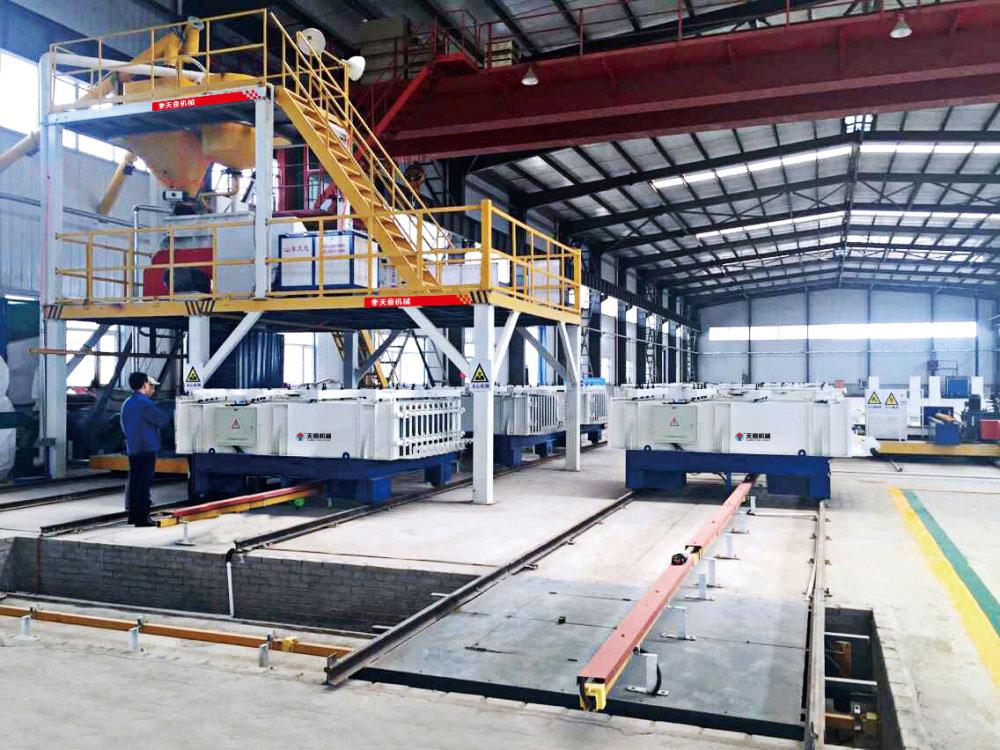

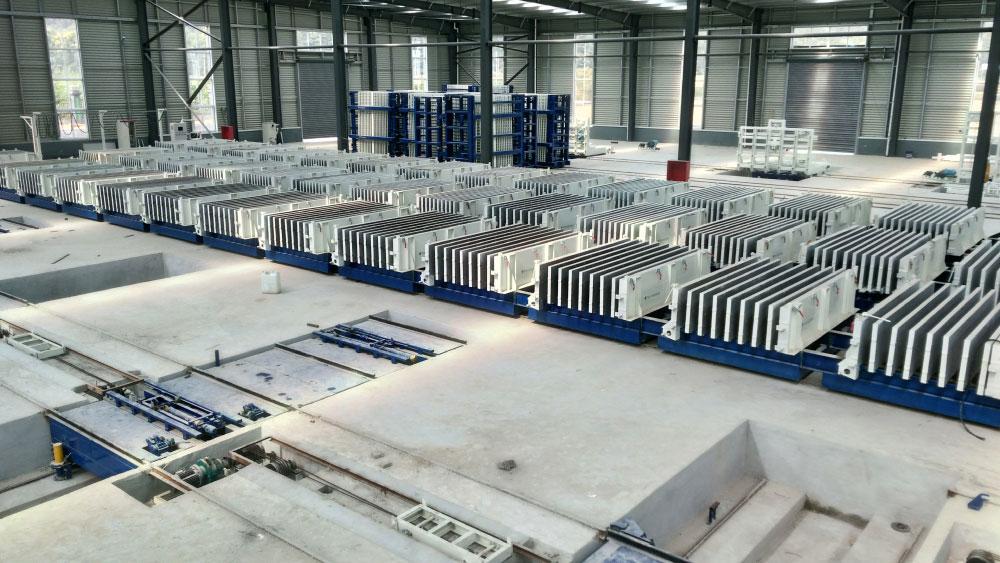

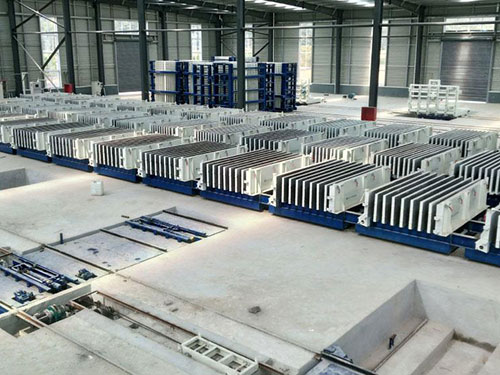

خط إنتاج ألواح الحوائط TYF-16A نوع متحرك ( ألواح الخرسانة المسلحة بالألياف الزجاجية GRC، حوائط مركبة من ألواح سيليكات الكالسيوم)
خط إنتاج ألواح الحوائط الأفقي TYF-16A قابل للتطبيق في إنتاج ألواح حوائط مركبة خفيفة الوزن من ألواح سيليكات الكالسيوم من الجانبين أو ألواح حوائط خفيفة الوزن GRC، بحيث يمكن صب (قولبة) 10 قطع في مرة واحدة.
كنتيجة قابلية الحركة للمعدة، فإن تنظيم خط الإنتاج ليس من السهل ليكون محدد والخط يعمل بآلية عالية، بحيث يمكنه توفير اليد العاملة وزيادة الإنتاج.

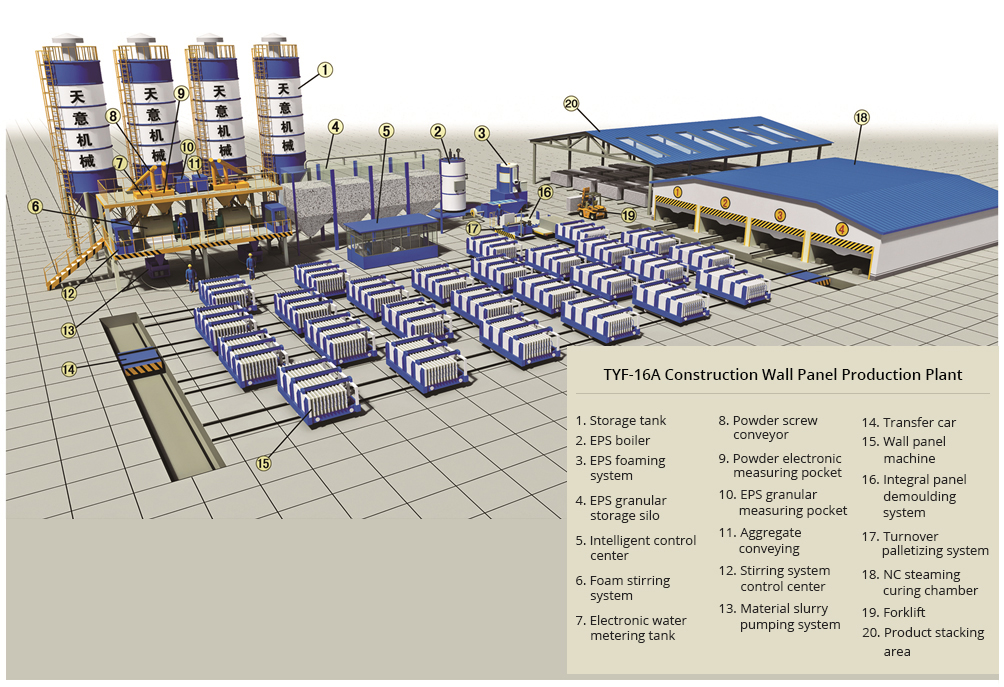

خط الإنتاج بالكامل مكون من نظام الخلط الأوتوماتيكي، نظام التقليب، نظام تكوين الرغوة، نظام توزيع القدرة NC، نظام قولبة اللوح الحائطي، نظام ضخ ملاط المادة، نظام الرغوة المسبق، نظام التدوير الهيدروليكي ونظام استخراج قوالب اللوح المتكامل.
رقم براءة الإختراع: ZL201320713155.0
| كمية القولبة في مرة واحدة | السمك | العرض | الطول |
| 10 | 75مم | 610مم | 2440مم/3000مم |
| 10 | 90مم | ||
| 8 | 120مم | ||
| 6 | 150مم |
| كمية القولبة في مرة واحدة | قطر الأنبوب الرئيسي | كمية الأنبوب الرئيسي | السمك | العرض | الطول |
| 10 | Φ38مم | 90 | 75مم | 600/610مم | الضبط في حدود 3000 مم |
| 10 | Φ52مم | 70 | 90مم | ||
| 8 | Φ74مم | 40 | 120مم | ||
| 6 | Φ52مم | 84 | 150مم |
ملاحظة: الأبعاد الموضحة أعلاه بالنسبة للنوع العادي. شركة TANY يمكنها توفير خطوط إنتاج مخصصة حسب الطلب وفقاً لمتطلبات قيسات ألواح الحوائط الخاصة.
-

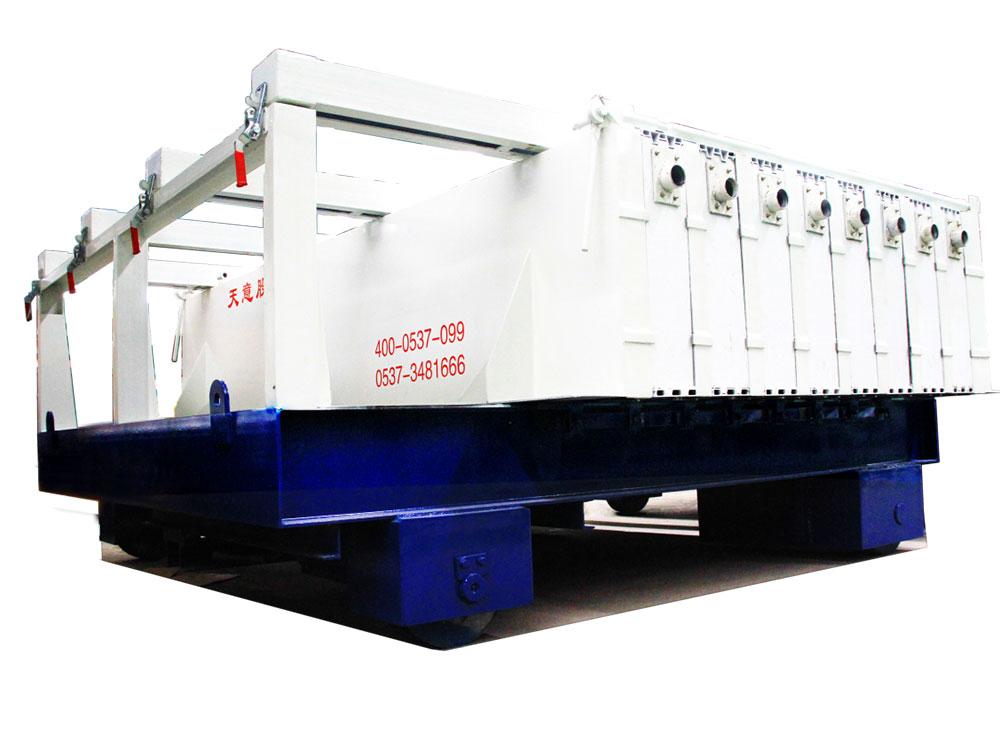

(1) ماكينة ألواح الحوائط الخرسانية السابقة الإجهاد TY11
ماكينة ألواح الحوائط الخرسانية السابقة الإجهاد TY11 تتكون من الماكينة الرئيسية، النظام الهيدوليكي، نظام القدرة، نظام التسخين، نظام الإهتزاز والأنابيب الرئيسية. هذه الماكينة يمكنها التحرك آلياً وتتمتع بكفاءة قولبة عالية.
عرض المتغيرات -

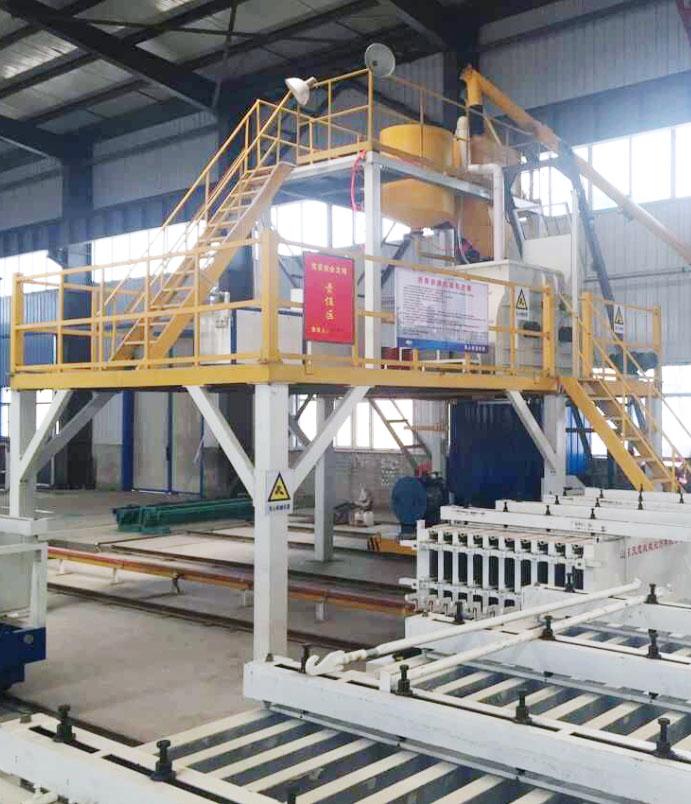

(2) نظام التقليب
معدة التقليب الكبيرة والمطورة بشكل مستقل من قبل شركتنا جُهزت مع نظام الخلط الآلي والذي يمكنه التغذية بدقة وكذلك تقليب الملاط ليكون أكثر تجانس بالإعتماد على خواص المواد.
عرض المتغيرات -

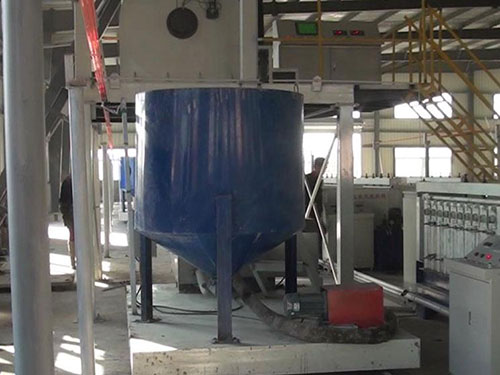

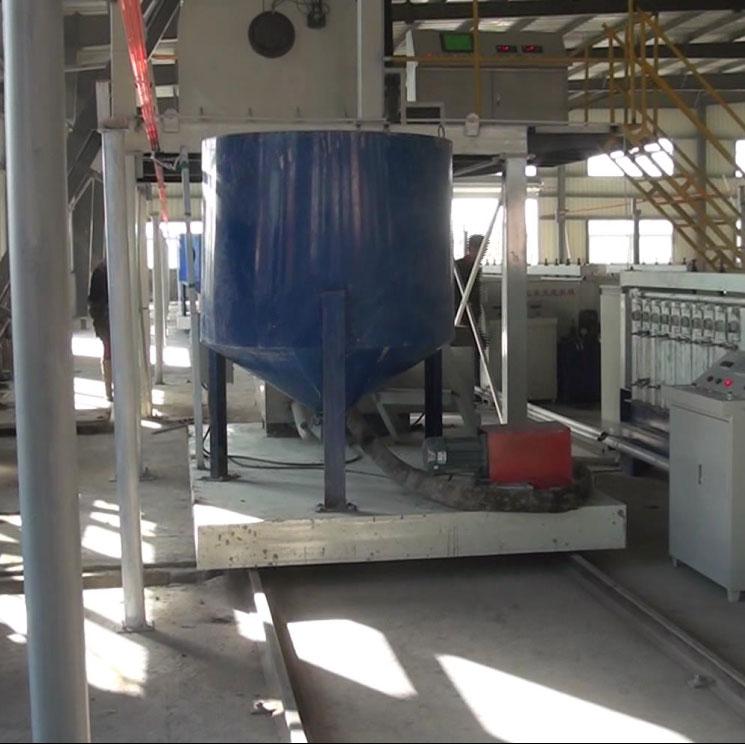

(3) نظام الحقن بالإسمنت المتحرك
نظام الضخ لملاط المواد ينقل الملاط المقلب إلى معدة ليكون أكثر تجانس وأكثر استقرار، ونمط الحقن يكون بسيط ومريح.
عرض المتغيرات -

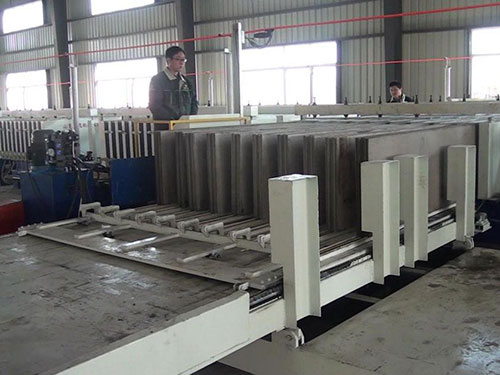

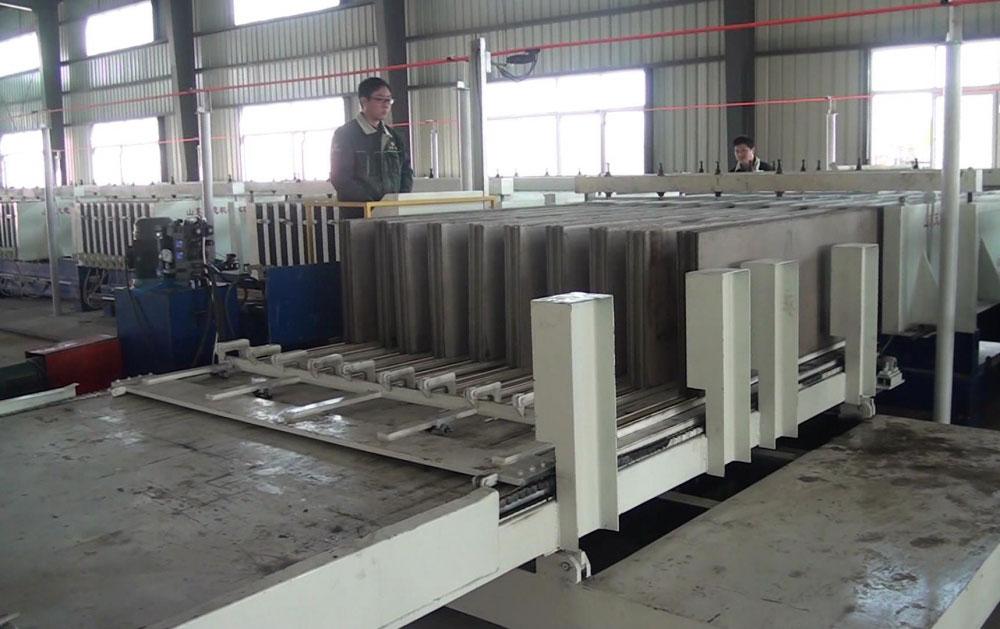

(4) ماكينة التكديس الأوتوماتيكية المتحركة
عرض المتغيرات
-

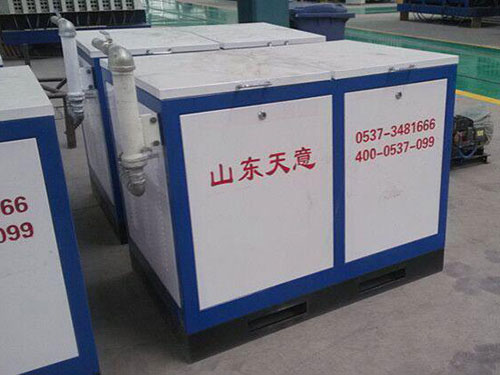

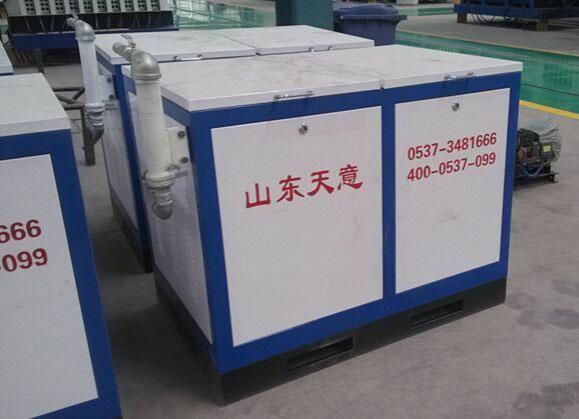

ماكينة تكوين الرغوة
نظام تكوين الرغوة يعتمد تقنية الرغوة بتحويل الترددات والذي يزيد من سرعة تكون الرغوة ويوفر في المواد الخام. يمكن إنتاج 40 متر مكعب في مرة واحدة.
الأبعاد: 1200 طول×800 عرض×940 إرتفاع (مم)
القدرة الكهربائية: 2.2 ك.وات -

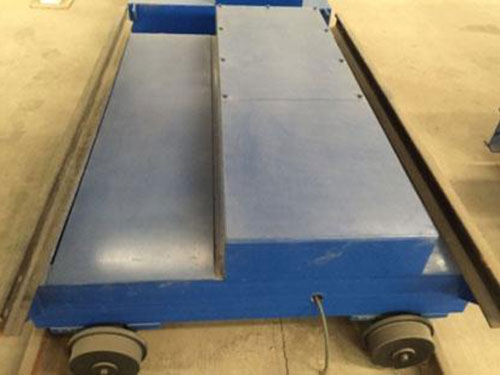

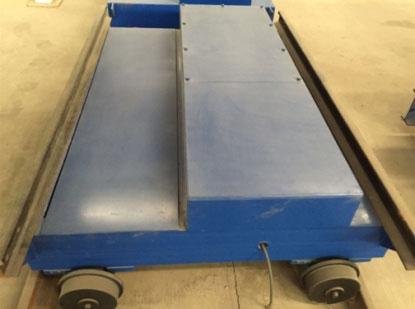

عربة النقل
الأبعاد: 2000 طول×1300 عرض×480 إرتفاع (مم)
القدرة الكهربائية: 2,2 ك.وات
| الأبعاد الكلية (الطول×العرض×الإرتفاع) | 4030×2500×1050 (مم) |
| قدرة الكهربائية لنظام التسخين | 18 ك.وات |
| القدرة الكهربائة لنظام الإهتزاز | 0.75 ك.وات |
| القدرة الكهربائية للنظام الهيدروليكي | 3 ك.وت |
| ضغط العمل الهيدروليكي | 8MPa |
| أقصى ضغط عمل هيدروليكي | 16MPa |
| حجم خزان الزيت الهيدروليكي | 60L |
| المساحة الكلية | 3500*2900mm |
| حجم التقليب | 2000L |
| سرة التقليب | 32.5r/min |
| قطر الجسيم | < 8mm |
| صام مروحي يعمل بضغط الهواء لتغذية القدرة | DN300 |
| دورة التقليب | 10-15min |
| قدرة الناقل اللولبي | 11kw*2 |
| ضغط الضح نظرياً | الضغط العالي | 0.5 Mpa |
| الضغط المنخفض | 0.4 Mpa | |
| سعة النقل نظرياً | الضغط العالي | 5 Mpa |
| الضغط المنخفض | 9.4 Mpa | |
| أقصى سافة للنقل | الأفقي | 300mm |
| العمودي | 120mm | |
| قدرة المحرك الرئيسي | 7.5kW | |
| حجم الوعاء القمعي | 1.5m³ | |
| إرتفاع التحميل | 1000mm | |
| حجم خزان الزيت الهيدروليكي | 80L | |
| شكل صمام التوزيع | Ball valve | |
| وزن الماكينة الرئيسية | 500kg | |
| قياس الاطار: طول×عرض×إرتفاع | 1785×960×1700mm | |
| الموديل | TY-13 |
| الأبعاد الكلية | 4500L×4600W×1050H mm |
| القدرة الكلية | 7kW |
| قدرة محرك إزالة القوالب | 1.5kW |
| قدرة محرك النقل | 1.5kW |
| قدرة محرك النظام الهيدروليكي | 4kW |
| ضغط العمل الهيدروليكي | 10 Mpa |
| أقصى ضغط عمل هيدروليكي | 16 Mpa |
| منصة التجميع | 4500L×2300W مم |
