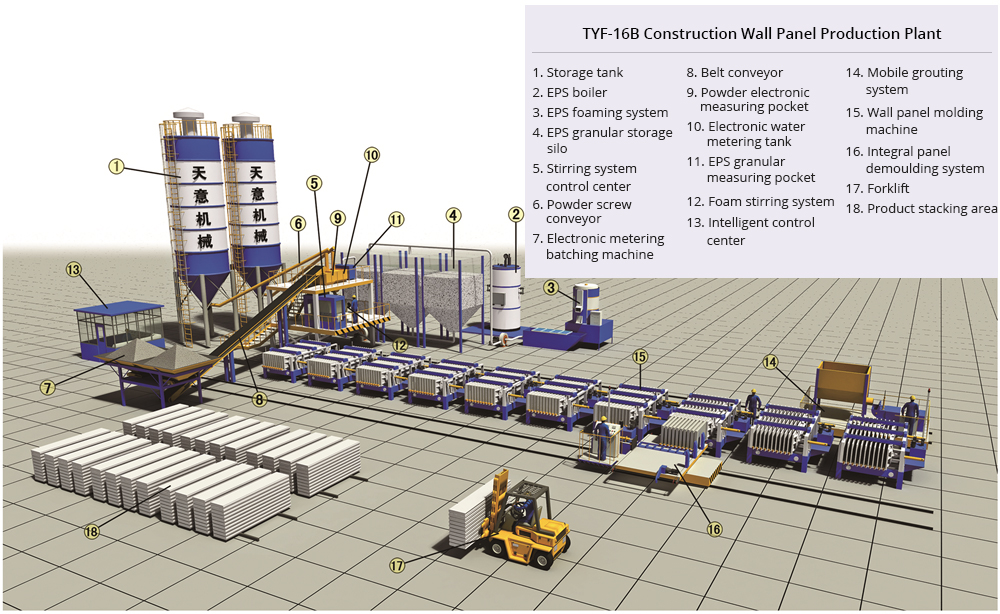

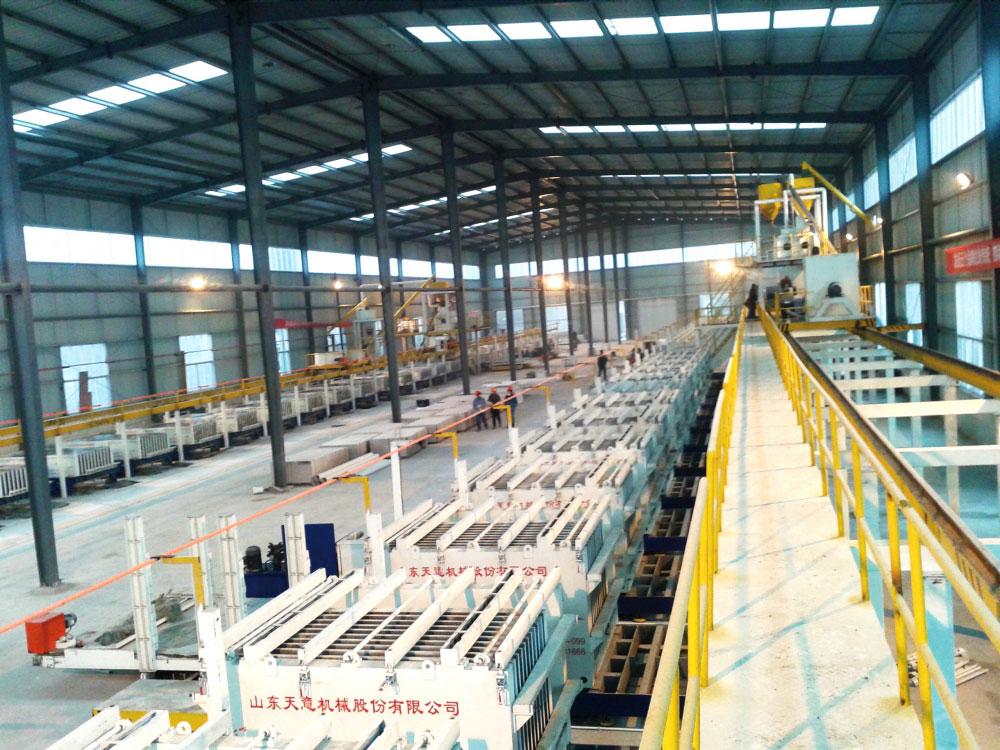

خط إنتاج ألواح الحوائط TYF-16B نوع ثابت (ألواح الخرسانة المسلحة بالألياف الزجاجية GRC، حوائط مركبة من ألواح سيليكات الكالسيوم)
خط إنتاج ألواح الحوائط TYF-16B يملك قابلية التطبيق لإنتاج ألواح حوائط مركبة خفيفة الوزن من ألواح سيليكات الكالسيوم من الجانبين أو ألواح حوائط خفيفة الوزن GRC ومناسب للمواد التي تشمل الأسمنت، الرماد المتطاير، جزيئات البولي ستارين EPS، الرمل و ceramsite. بحيث يمكن صب (قولبة) 10 قطع في مرة واحدة.
يعتمد هذا الخط تصميم نوع ثابت، لذلك التشغيل يكون أسهل ويمكنه أيضاً التقليل من تكلفة الاستثمار وأقل في معدلات العطل. علاوة عن ذلك، لديه متطلبات معينة للموقع.
الأبحاث والتطوير كانت بشكل مستقل من قبل شركة TANY، خط الإنتاج بالكامل مُجهز بتكوين أوتوماتيكي لنظام التحريك والتقليب، نظام الحقن المتحرك و ونظام استخراج قوالب اللوح المتكامل ونظام التكديس والتقليب. ناقل التكديس ووظائف القياس يمكن إضافتها إلى خط الإنتاج هذا، كنتيجة لذلك يحقق نسبة المادة الدقيقة وكفاءة الحقن العالية. إلى جانب ذلك، عمليات التشغيل تكون أسهل بكثير ويؤدي إلى التقليل من اليد العاملة والتكلفة.
رقم براءة الإختراع: ZL201320164478.9
| كمية القولبة في مرة واحدة | السمك | العرض | الطول |
| 10 | 75مم | 610مم | 2440مم/3000مم |
| 10 | 90مم | ||
| 8 | 120مم | ||
| 6 | 150مم |
| كمية القولبة في مرة واحدة | قطر الأنبوب الرئيسي | كمية الأنبوب الرئيسي | السمك | العرض | الطول |
| 10 | Φ38مم | 90 | 75مم | 600/610مم | الضبط في حدود 3000 مم |
| 10 | Φ52مم | 70 | 90مم | ||
| 8 | Φ74مم | 40 | 120مم | ||
| 6 | Φ52مم | 84 | 150مم |
ملاحظة: الأبعاد الموضحة أعلاه بالنسبة للنوع العادي. شركة TANY يمكنها توفير خطوط إنتاج مخصصة حسب الطلب وفقاً لمتطلبات قياسات ألواح الحوائط الخاصة.
-

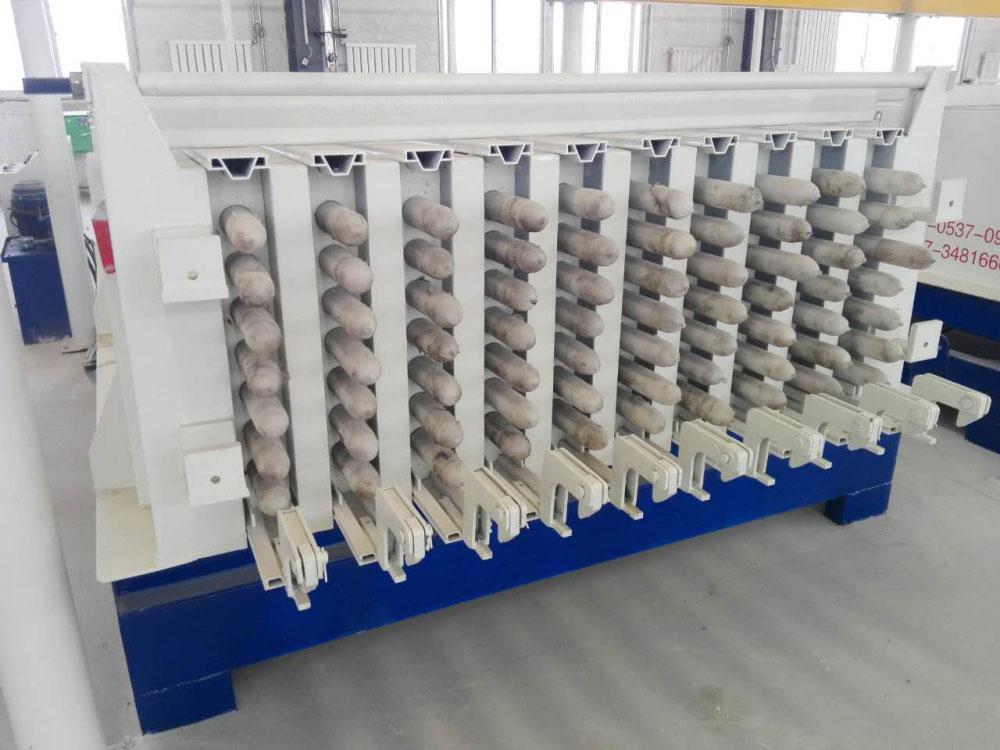

(1) ماكينة حقن ألواح الحائط
عرض المتغيرات -

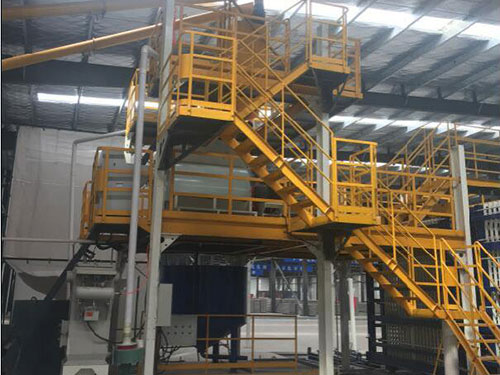

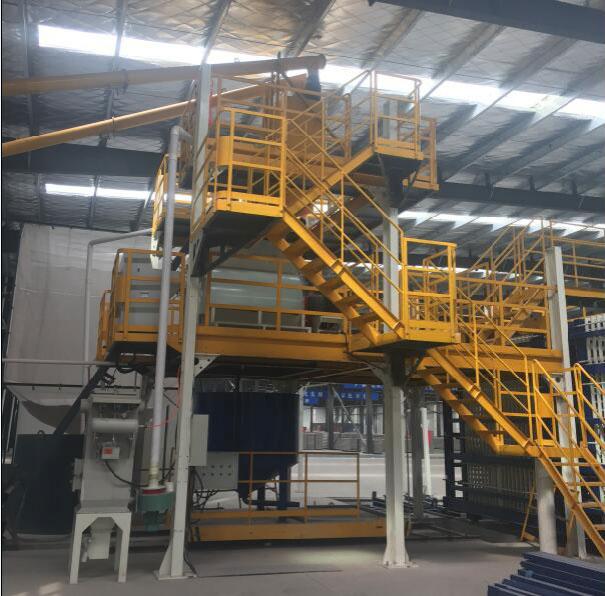

(2) نظام تحريك وتقليب الرغوة
عرض المتغيرات -

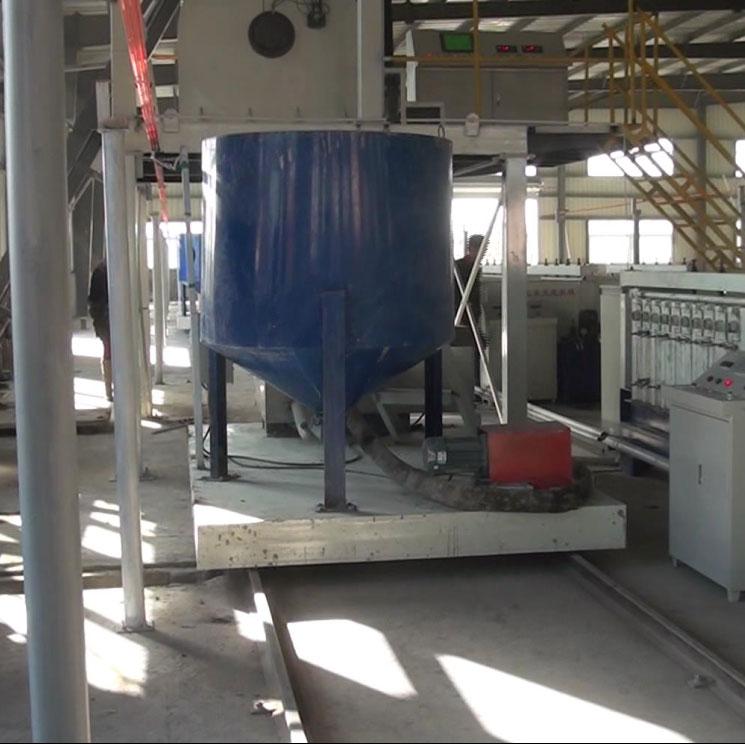

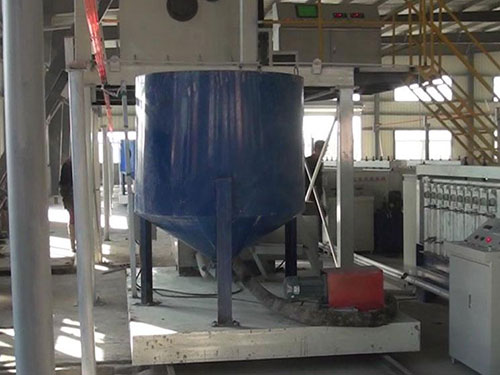

(3) نظام الحقن بالإسمنت المتحرك
عرض المتغيرات -

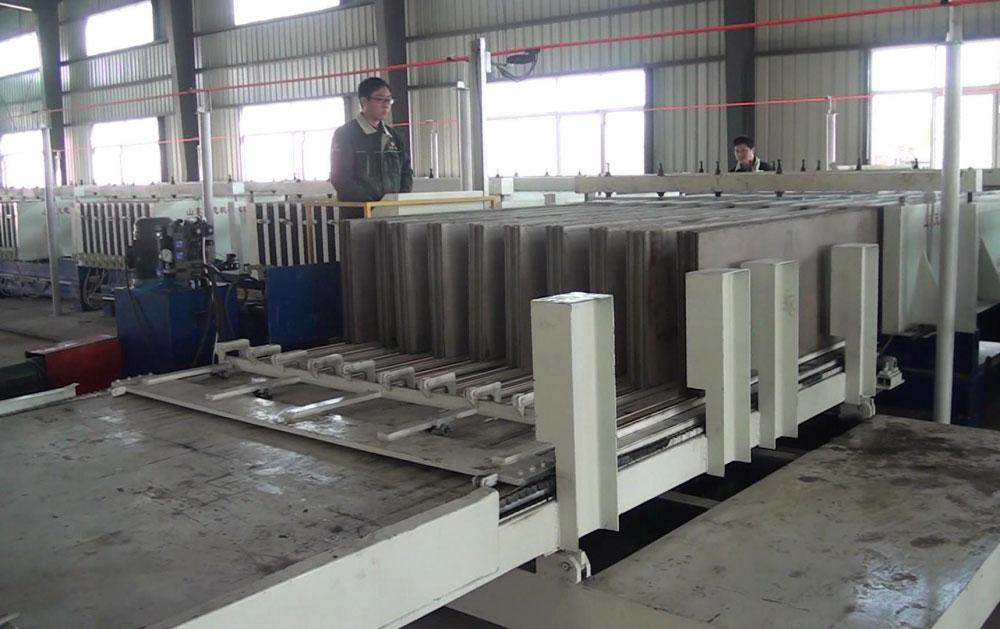

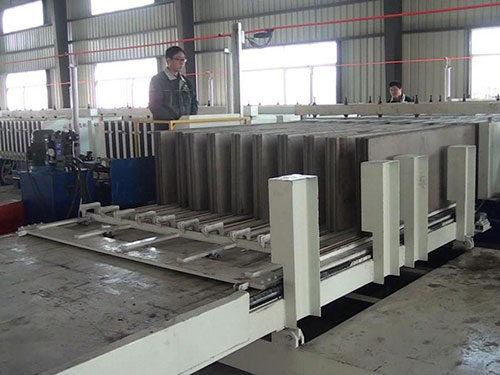

(4) ماكينة التكديس الأوتوماتيكية المتحركة
عرض المتغيرات
| قدرة الكهربائية لنظام التسخين | 20kW |
| القدرة الكهربائة لنظام الإهتزاز | 0.75kW |
| القدرة الكهربائية للنظام الهيدروليكي | 3kW |
| ضغط العمل الهيدروليكي | 8Mpa |
| أقصى ضغط عمل هيدروليكي | 16Mpa |
| سعة الخزان الهيدروليكي | 60L |
| البنية التركيبية | ماكينة استضافة، النظام الهيدروليكي، نظام قدرة التوزيع، نظام التسخين، نظام الإهتزاز، الأنابيب الرئيسية |
| الموديل | TY-13 |
| قدرة الناقل اللولبي | 11kW×2 |
| سعة التغذية للخلاط | 2000L |
| سعة التفريغ للخلاط | 2000L |
| سرعة الخلط | 32.5 r/min |
| أكبر جسيمات تجميع للخلط | 8mm |
| قدرة محرك الخلط | 18.5kW |
| قياس القدرة القصوى | 800 kg |
| قياس أقصى كمية للماء | 500 kg |
| قدرة محرك تغذية الماء | 2.2kW |
| صام مروحي يعمل بضغط الهواء لتغذية القدرة | DN300 |
| صام مروحي يعمل بضغط الهواء لتغذية الماء | DN100 |
| دورة الخلط | 10-15 minutes |
| عدد ريش الخلط | 8 |
| طريقة التفريغ | Pneumatic butterfly valve |
| هزاز الوعاء المخروطي المعاير | Pneumatic vibrator |
| قدرة ماكينة الرغوة | 2.2kW |
| قدرة ضاغط الرغوة | 4kW |
| قدرة ضاغط الهواء | 5.5kW |
| ملاحظة: المتغيرات التقنية للوح الخلط | |
| ضغط الضخ النظري | الضغط العالي | 0.5Mpa |
| الضغط المنخفض | 0.4Mpa | |
| سعة النقل النظرية | الضغط العالي | 5Mpa |
| الضغط المنخفض | 9.4Mpa | |
| أقصى مسافة للنقل | الأفقي | 300mm |
| العمودي | 120mm | |
| قدرة المحرك الرئيسي | 7.5kW | |
| حجم الوعاء المخروطي | 1.5m³ | |
| إرتفاع التحميل | 1000mm | |
| حجم خزان الزيت الهيدروليكي | 60L | |
| شكل صمام التوزيع | Ball valve | |
| وزن الماكينة الرئيسية | 500kg | |
| قياس الاطار: طول×عرض×إرتفاع | 1785×960×1700mm | |
| الموديل | TY-13 |
| الأبعاد الكلية | 4500L×4600W×1050H mm |
| القدرة الكلية | 7kW |
| قدرة محرك إزالة القوالب | 1.5kW |
| قدرة محرك النقل | 1.5kW |
| قدرة محرك النظام الهيدروليكي | 4kW |
| ضغط العمل الهيدروليكي | 10Mpa |
| أقصى ضغط عمل هيدروليكي | 16Mpa |
| منصة التجميع | 4500L×2300Wmm |
