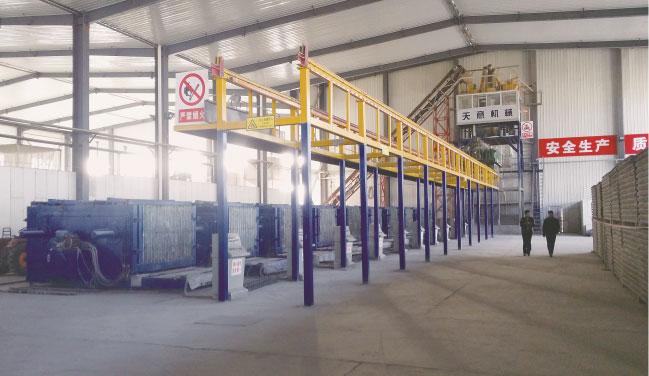

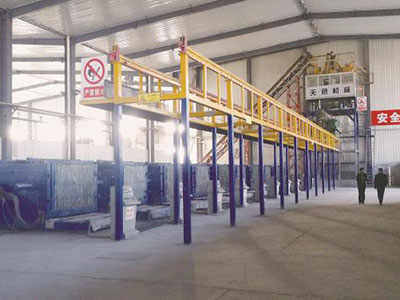

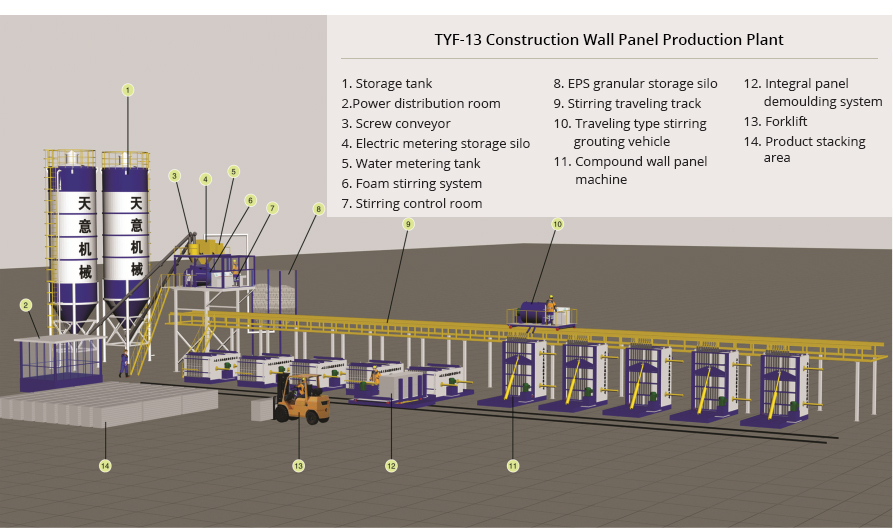

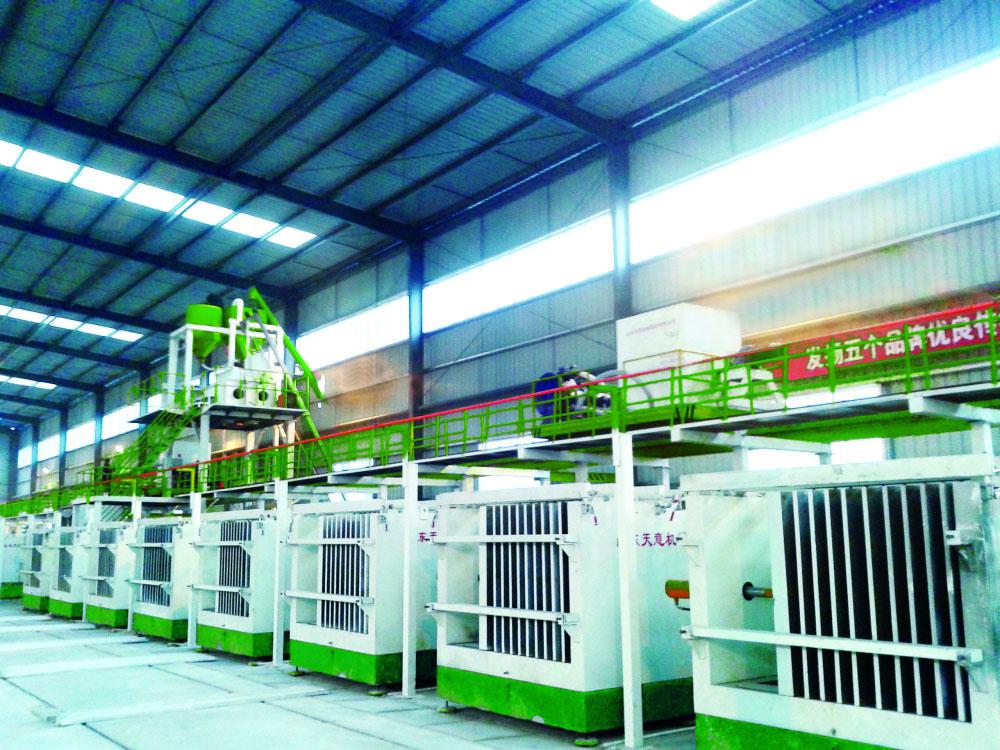

خط إنتاج ألواح الجدران TYF-13
خط إنتاج ألواح الجدران TYF-13 استخدم بشكل أساسي لإنتاج مواصفات مختلفة لألواح الحوائط خفيفة الوزن من الخرسانة المعززة بالألياف الزجاجية الخفيفة و ألواح حوائط من المغنيسيوم، المواد الخام المناسبة للاستعمال في هذا الخط هي الأسمنت، الرمل، الرماد المتطاير، المغنيسيوم، رمل ceramsite وجسيمات البوليستيرين EPS . الأسمنت يمكن معالجته فقي بيئة ضغط محكم بالكامل، وهذا يجعل من تفاعل إضافة الماء (التمميع) أكثر مثالية وكنتيجة لذلك الحصول علة قوة أعلى.
خط الإنتاج هذا يعتمد نظام التحكم PLC خلال عمليات من خلال الدفع، الخلط، الضخ لإزالة القوالب، وضمان الدفع الدقيق والخلط المتجانس. إلى جانب ذلك، تكلفة اليد العاملة تقل ويتم تحسين كفاءة الإنتاج.
رقم براءة الإختراع: ZL201320012681.4
| كمية القولبة في مرة واحدة | السمك | العرض | الطول |
| 20 | 75مم | 610مم | 2440/3000مم |
| 20 | 90مم | ||
| 16 | 120مم | ||
| 12 | 150مم |
ملاحظة: الأبعاد الموضحة أعلاه بالنسبة للنوع العادي. شركة TANY يمكنها توفير خطوط إنتاج مخصصة حسب الطلب وفقاً لمتطلبات قياسات ألواح الحوائط الخاصة.
-

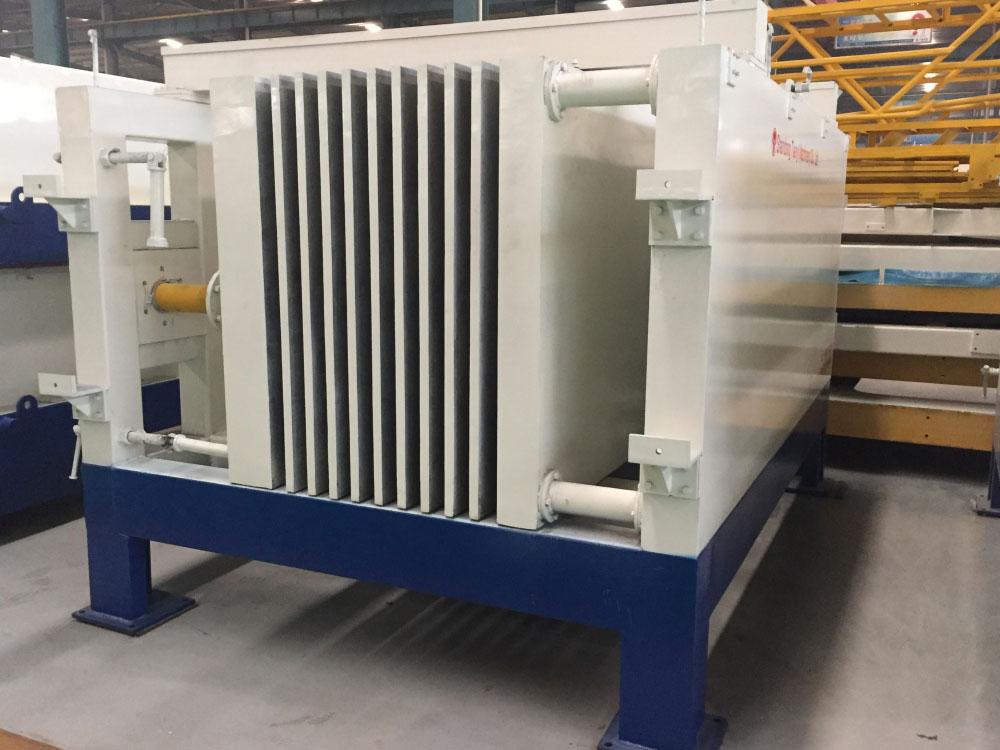

ماكينة ألواح الحوائط TYF13
ماكينة ألواح الحوائط TYF13 تعمل بآلية عالية وكفاءة الإنتاج عالية، حيث تنتج 20 قطعة من الألواح في وقت واحد. تعتمد هذه الماكينة التصميم المفتوح والمغلق للقولبة الهديروليكية، لذلك تلك الألواح يمكن إزالتها في نفس الوقت، وكنتيجة لذلك تفادي حدوث ضرر للألواح أثناء عملية إزالة القوالب وضمان الاستقرارية لجودة المنتج.
اللوحة الجانبية للماكينة مصنوعة من الفولاذ المقاوم للصدأ، وكنتيجة لذلك، زيادة عمر استخدام المعدة في خط الإنتاج.
عرض المتغيرات -

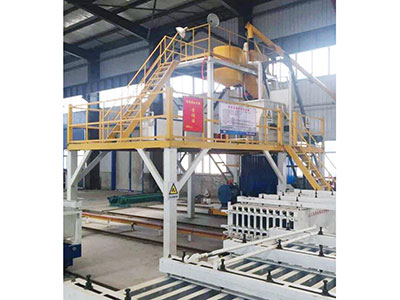

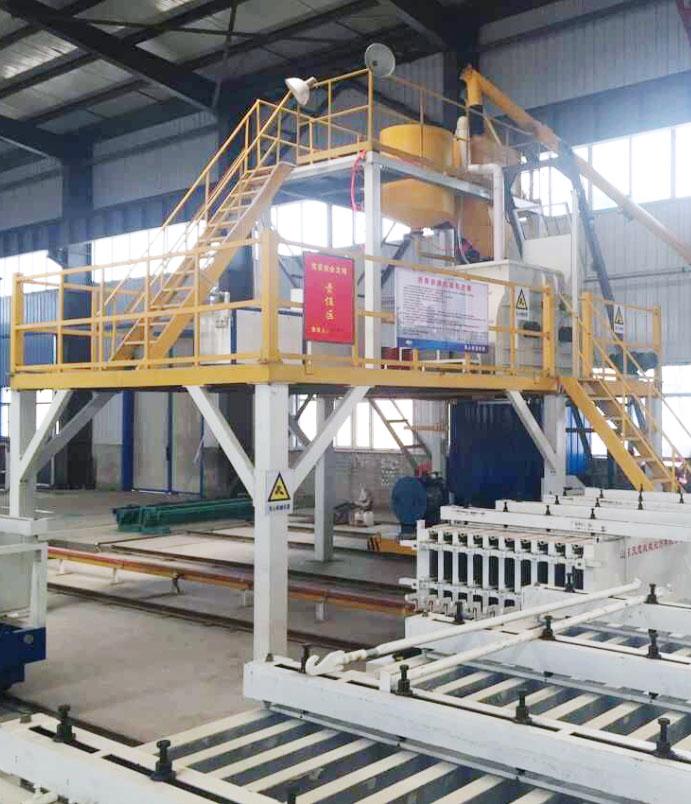

نظام التقليب
نحن قمنا بتطوير معدة الخلط الكبيرة بشكل مستقل والتي جُهزت بنظام الدفع الأوتوماتيكي الدقيق، بحيث يمكنه التغذية بدقة وكذلك خلط الملاط بشكل أكثر تجانساً بالإعتماد على خواص المواد.
عرض المتغيرات -

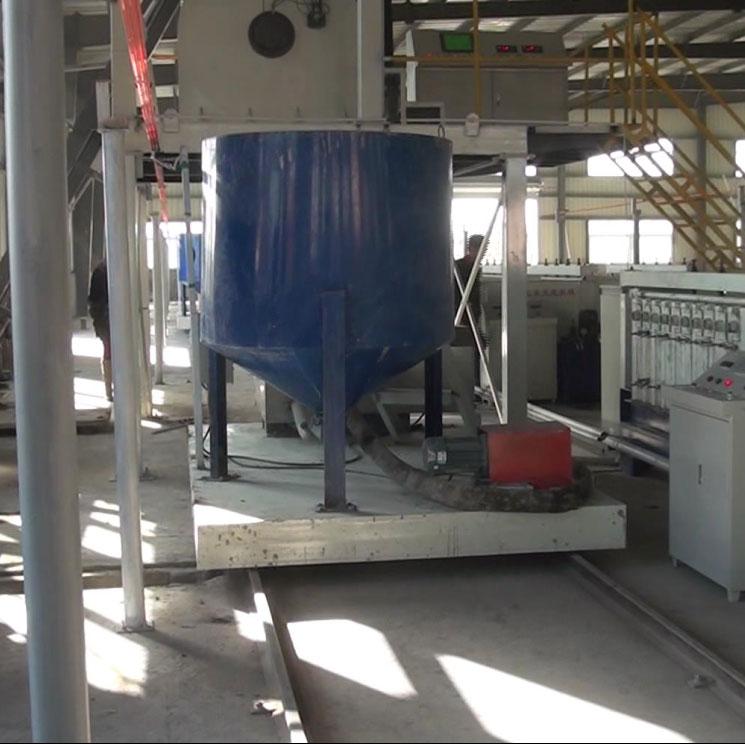

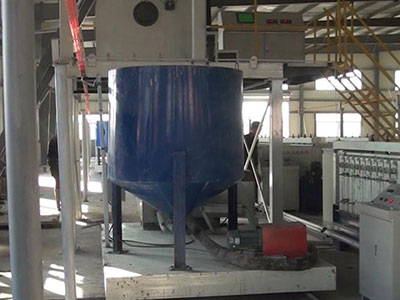

نظام الحقن بالإسمنت المتحرك
نظام الحقن بالضخ المحكم يمكنه أن يزيد سرعة الحقن وكذلك يزيد الكثافة.
عرض المتغيرات -

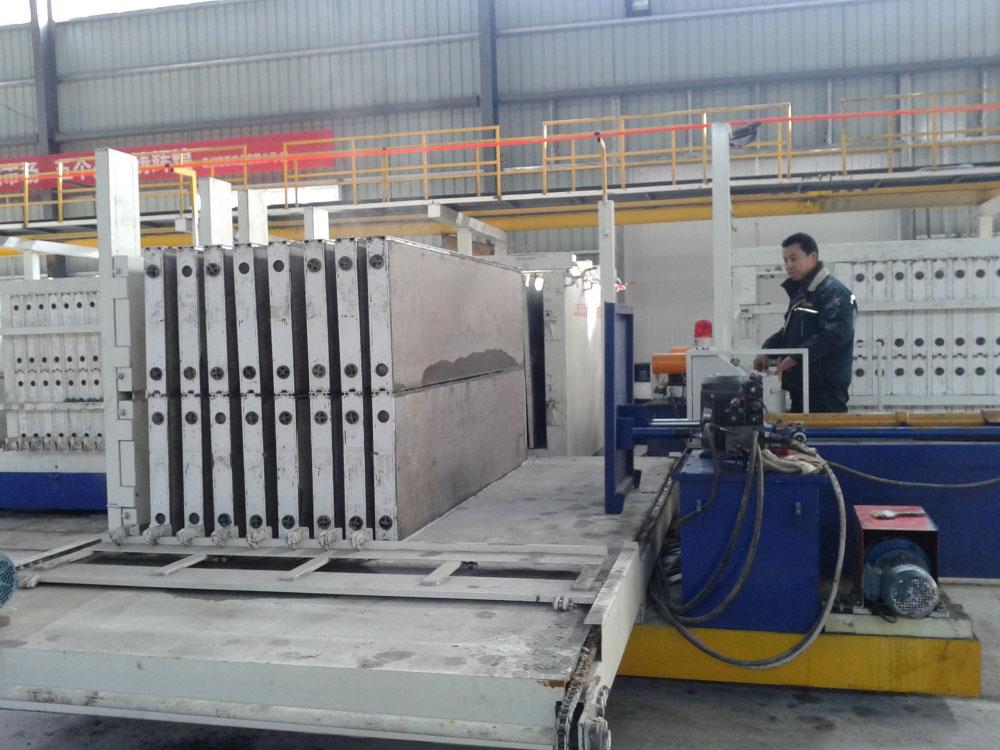

ماكينة التكديس الأوتوماتيكية
نظام إزالة القوالب الهيدروليكي يقوم بتقليب ألواح الحوائط بزاوية 90 درجة، وهذا يجعلها مريحة للتعبئة والنقل بواسطة الرافعة الشوكية. مقارنة مع طريقة إزالة القوالب اليدوية التقليدية، فإن هذه التقنية تقلل بشكل كبير من معدل الكسر للمنتجات.
عرض المتغيرات
| الموديل | TYF13 |
| الأبعاد الكلية | 2990L×3050W×1880H mm |
| قدرة نظام الإهتزاز | 0.75kW |
| قدرة النظام الهيدروليكي | 3kW |
| ضعط التشغيل الهيدروليكي | 8MPa |
| ضعط التشغيل الهيدروليكي الأقصى | 16MPa |
| حجم خزان الزيت الهيدروليكي | 60L |
| مكونات التركيب | ماكينة الاستضافة، النظام الهيدروليكي، نظام القدرة، نظام التسخين، نظام الإهتزاز، فواصل القولبة |
| المساحة الكلية | 3500*2900mm |
| سعة الخلط | 2000L |
| سرعة الخلط | 32.5r/min |
| قطر الجسيم | < 8mm |
| الصمام المروحي بالهواء المضغوط لتغذية المسحوق | DN300 |
| دورة الخلط | 10-15min |
| قدرة الناقل اللولبي | 11kw*2 |
| ضغط الضخ النظري | الضغط العالي | 0.5 Mpa |
| الضغط المنخفض | 0.4 Mpa | |
| سعة النقل النظرية | الضغط العالي | 5 Mpa |
| الضغط المنخفض | 9.4 Mpa | |
| أقصى مسافة للنقل | الأفقي | 300mm |
| العمودي | 120mm | |
| قدرة المحرك الرئيسي | 7.5kW | |
| حجم الوعاء المخروطي | 2m³ | |
| إرتفاع التحميل | 1000mm | |
| حجم خزان الزيت الهيدروليكي | 60L | |
| شكل صمام التوزيع | صمام كروي | |
| وزن الماكينة الرئيسية | 500kg | |
| قياس الاطار: طول×عرض×إرتفاع | 1785×960×1700mm | |
| الموديل | TY-13 |
| الأبعاد الكلية | 4500L×4600W×1050H mm |
| القدرة الكلية | 7kW |
| قدرة محرك فك القوالب | 5.5kW |
| قدرة محرك النقل | 1.5kW |
| قدرة محرك النظام الهيدروليكي | 4kW |
| ضغط التشغيل الهيدروليكي | 10 Mpa |
| ضغط التشغيل الهيدروليكي الأقصى | 16 Mpa |
| منصة التكديس | 4500L×2300Wmm |
